Замена порта зарядки Heyday Wireless Speaker 8125

Разместите колонку так, чтобы она стояла вертикально.

Держите колонку неведущей рукой, а ведущей плотно вставьте пластиковую лопатку в шов между стенкой устройства и решёткой.

Нажимайте пластиковой лопаткой вниз и приподнимайте решётку до тех пор, пока не почувствуете, что она отделяется от колонки.

Осторожно снимите её с верхней части устройства.

Используйте пинцет, чтобы снять четыре чёрных резиновых заглушки винтов.

Отверткой с крестообразным шлицем открутите четыре винта длиной 8,9 мм, расположенные под заглушками.

После извлечения всех четырёх винтов осторожно выньте чёрную крышку руками или подденьте её лопаткой.

Крышка прикреплена к плате снизу через кабель динамика. Не вырывайте крышку из устройства. Перед полным снятием необходимо отсоединить разъём от гнезда.

Отверткой с крестообразным шлицем открутите четыре винта длиной 6,6 мм с материнской платы.

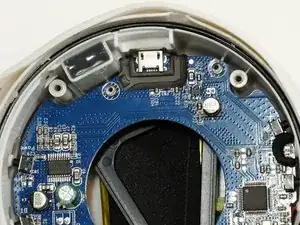

Аккуратно поднимите материнскую плату из колонки.

Она прикреплена снизу несколькими кабелями, поэтому не тяните плату силой.

Оттяните каждый кабель от разъёма в том же направлении, в котором идут отдельные провода.

Тяните равномерно за всю ширину кабеля, чтобы отдельные провода не перегружались.

Извлеките материнскую плату из устройства.

Переверните плату вверх ногами.

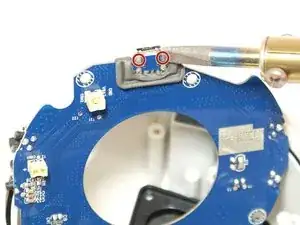

Используйте паяльник, чтобы выпаять контакты порта зарядки.

Обратитесь к руководству Как паять и выпаивать соединения для получения дополнительной информации по пайке.

При пайке соблюдайте осторожность. Паяльный инструмент может причинить травму, а при неправильном использовании повредить материнскую плату устройства.

Снимите порт зарядки.
