Замена материнской платы iHome iAVS16
iHome iAVS16 — это настольные/прикроватные часы-будильник с поддержкой Amazon Alexa, способные устанавливать будильники, показывать время и дату, воспроизводить музыку и управлять умными устройствами в доме голосовыми командами. Это руководство покажет, как разобрать настольные часы iHome iAVS16 для доступа к материнской плате в случае её неисправности. Перед началом убедитесь, что устройство полностью выключено и отключено от любого внешнего источника питания.
Шаг 1
Удалите четыре винта Phillips #0 длиной 1,7 мм, расположенные на нижней части устройства.
Поднимите нижнюю часть корпуса устройства.
Осторожно поднимайте нижнюю часть корпуса, чтобы не повредить соединительный ленточный кабель.
Шаг 2
Удалите два винта Phillips #0 длиной 1,7 мм, удерживающие белую фронтальную панель на внутренней стороне нижней части корпуса.
Используя инструмент для вскрытия iFixit на стороне без чёрного клея, аккуратно приподнимите белую панель.
Слишком резкое поднятие может повредить всё ещё подключённый ленточный кабель.
Шаг 3

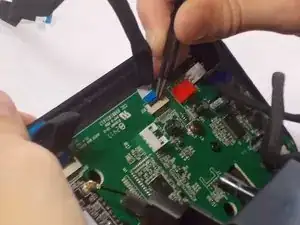

С помощью пинцета поднимите чёрную защёлку, удерживающую ленточный кабель.
Осторожно вытяните ленточный кабель назад и выньте его из разъёма.
Шаг 4
Удалите два винта Phillips #0 длиной 1,7 мм, удерживающие плату питания.
Осторожно переверните плату.

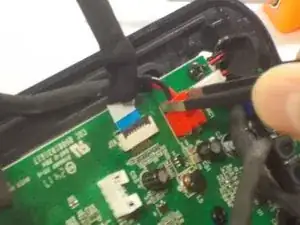

Снимите красный разъём с гнезда с помощью пинцета.
Шаг 5
Вставьте инструмент для вскрытия iFixit в уплотнение на передней крышке и разомкните его. Повторите для обеих сторон.
Далее вручную снимите переднюю крышку с устройства.
Шаг 6
Удалите четыре винта Phillips #0 длиной 1,7 мм, удерживающие ЖК-дисплей на передней части устройства.
Шаг 7
Осторожно переверните ЖК-дисплей, чтобы открыть доступ к ленточному кабелю, который к нему подключён.
Поднимите чёрную защёлку, удерживающую кабель, и аккуратно извлеките кабель из разъёма.
Шаг 8
Отогните заднюю часть корпуса, закрывающую материнскую плату.
Шаг 9

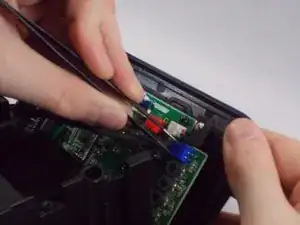

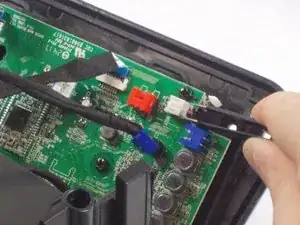

С помощью пинцета отключите белый, красный и синий разъёмы от материнской платы, вытянув каждый из них.
Шаг 10
Осторожно отсоедините ленточный кабель, следя за тем, чтобы не порвать его.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
