Замена материнской платы Garmin Nuvi 2455LMT

Удалите четыре винта диаметром 2.5 мм с задней части сборки с помощью отвертки Torx #04.

Держите GPS свободной рукой во время отвинчивания мелких винтов, чтобы стабилизировать устройство.

Используйте пластиковый инструмент для открытия по всем четырем сторонам устройства, чтобы открыть заднюю панель Garmin Nuvi LMT2455.

Чтобы правильно снять сборку задней крышки, откройте как заднюю, так и боковые части сборки.

Открывайте устройство осторожно, обращая внимание на оранжевую шлейф, который идет от дисплея к материнской плате.

Удалите оранжевую ленту, аккуратно поднимая край, который соединяет ее с материнской платой.

Удалите два винта 1.0 мм Torx #04 из сборки материнской платы.

Один винт находится прямо справа от батареи, а другой за оранжевой лентой.

Держите GPS свободной рукой, чтобы обеспечить стабильность.

Положите экранную часть GPS вниз экраном.

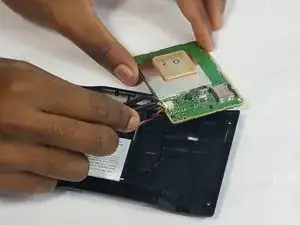

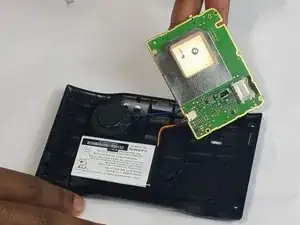

Удалите материнскую плату из пластиковой задней панели.

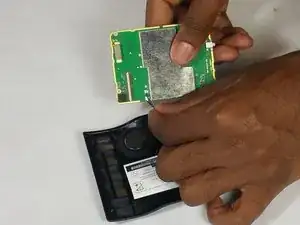

Отключите батарею пинцетом, схватив белый разъем, показанный на фотографии. Пошатните белый разъем, чтобы вытащить его из материнской платы.

Используйте инструмент для пайки, чтобы отпаять соединение с материнской платой. Обратитесь к руководству по пайке iFixit, чтобы узнать как.
