Замена ЖК-дисплея Garmin Nüvi 205W

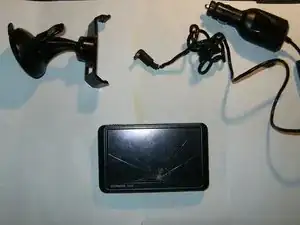

Трещина на экране хорошо видна. ЖК-матрица по‑прежнему работает, но сенсорная функция отсутствует.

Снимите держатель и кабель питания с задней стороны GPS‑устройства.

У Nüvi два винта, которые скрыты под этикеткой на нижней части.

Снимите этикетку, затем выкрутите два винта Torx T5.

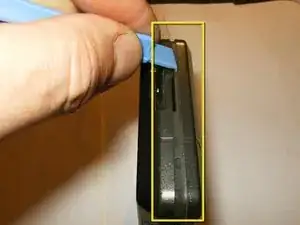

Используйте пластиковый инструмент для вскрытия, чтобы начать разделение передней и задней половин корпуса.

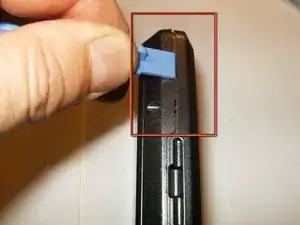

Продвигайтесь по линии разделения, аккуратно оказывая непрерывное давление на заднюю часть корпуса.

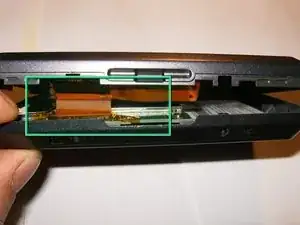

Когда передняя и задняя части корпуса раскроются, пока не снимайте их полностью. ЖК‑модуль всё ещё подключён лентовым кабелем.

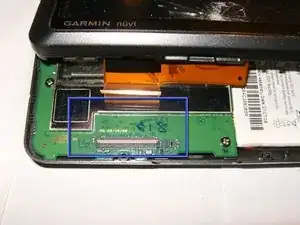

Лентовый кабель и разъём заклеены полоской каптоновой ленты.

Удалите ленту. Для этого используйте пластиковый инструмент для вскрытия или любой подходящий инструмент (например медиатор, ногти и т.п.).

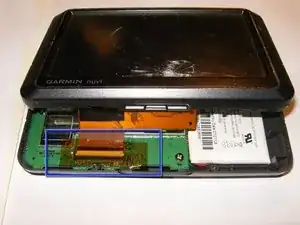

После снятия ленты откройте белую защёлку, отводя её от конца кабеля, и отсоедините ЖК‑модуль.

Снимите кнопку включения/выключения.

Снимите весь передний узел.

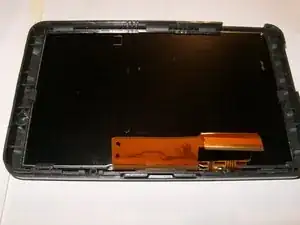

ЖК‑модуль удерживается в передней рамке семью пластиковыми защёлками.

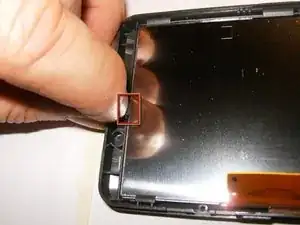

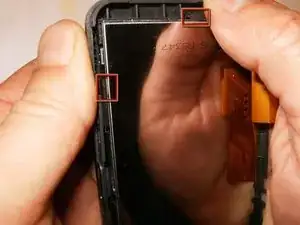

Сдвиньте эти защёлки слегка назад, одновременно оказывая давление с противоположной стороны (по передней поверхности ЖК‑экрана).

Продолжайте отжимать защёлки в сторону от ЖК‑модуля, выталкивая модуль из рамки.

Убедитесь, что ЖК‑модуль освобождён от всех защёлок.

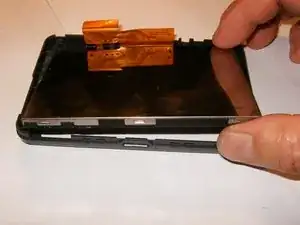

Извлеките ЖК‑модуль из передней рамки.

Полностью отделите модуль от рамки. Теперь можно установить новый модуль.
