Быстрый ремонт разъемa Mini USB на Garmin Nuvi

Мини USB разъем Garmin, как я называю, это "инженерный резонанс". Любой компетентный инженер знает, что полагаться на пайку для крепления любой механически нагруженной детали, особенно подвергающейся вибрации, — это большой НЕТ, потому что пайка хрупкая, имеет почти нулевую прочность на растяжение и по сути НУЛЕВУЮ усталостную жизнь!

Две крошечные винты или заклепки, стоимостью, возможно, пятьдесят центов, могли бы обеспечить разъему многолетний срок службы. Но, просто припаивая его к материнской плате, они смогли гарантировать, что он выйдет из строя не долго после окончания гарантии.

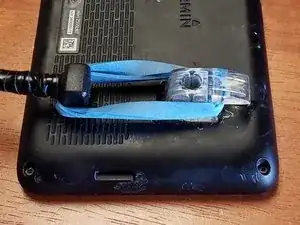

Повторяющееся напряжение направлено вниз, поэтому пайка на верхней части разъема выходит из строя под воздействием натяжения. Пайка на нижней части разъема находится в сжатии и по-прежнему держится. Используйте быстросохнущий эпоксид, чтобы прикрепить крепление с плоским дном к устройству, затем примените прочную резинку. Вам придется заменять резинку каждые несколько месяцев.

Убедитесь, что резинка натягивается только на разъем и не мешает его вставлению. Я также обернул первый дюйм или два кабеля изолентой, чтобы придать ему жесткость и уменьшить усталость на соединении кабель-разъем. Этот ремонт, если применить его сразу при получении устройства, почти наверняка предотвратит его eventual failure.

Этот последний вариант требует определенных навыков, используя паяльник с тонким наконечником и медную сетку для отводки или отсос для достижения нужного количества припоя на четырех точках пайки без короткого замыкания соседних соединений. Хороший учебник можно найти на большом видео сайте. Поиск в сети: "garmin nuvi как исправить неработающий разъем."
