Разборка Garmin Nuvi 2529

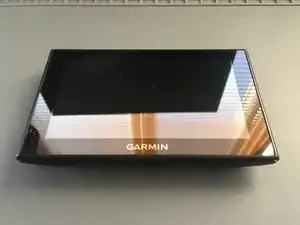

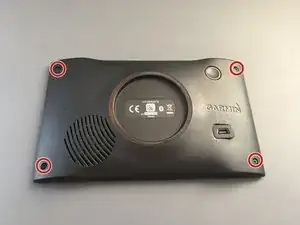

Переверните устройство и снимите 4 винта T5.

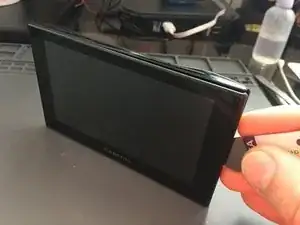

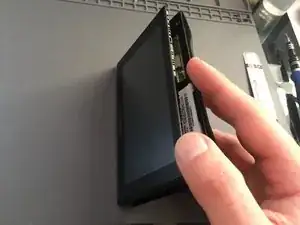

Используйте лопаточку, чтобы отжать пластиковые защёлки на задней крышке, обходя все стороны.

Начните поддевание с боков или верхнего левого угла и продвигайтесь вокруг экрана.

Будьте осторожны внизу, так как разъём экрана всё ещё подключён. Не пытайтесь полностью его снимать.

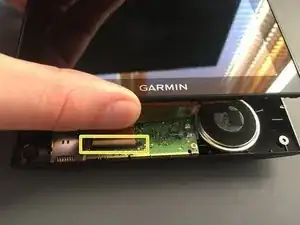

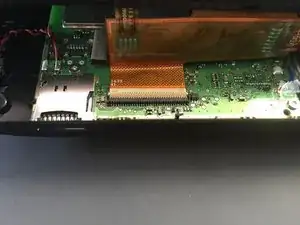

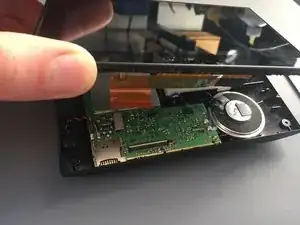

Сдвиньте экран слегка вверх, чтобы открыть разъём

Сдвиньте экран вверх, чтобы получить доступ к разъёму

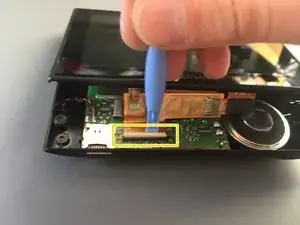

Используйте пластиковую лопаточку, чтобы приподнять защёлку, фиксирующую шлейф, затем выдвиньте шлейф наружу.

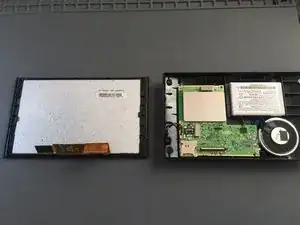

После извлечения шлейфа снимите экран.

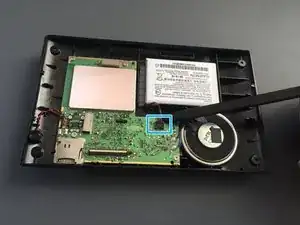

Перед снятием платы отключите аккумулятор.

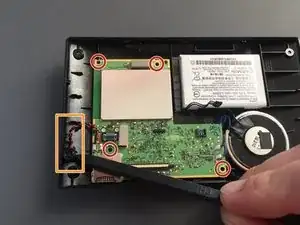

Снимите микрофон с разъёма с помощью пластиковой лопаточки.

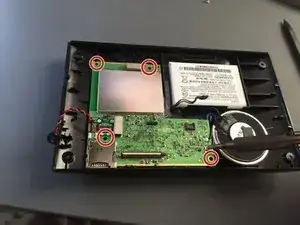

Удалите 4 винта T5, крепящие плату к задней крышке.

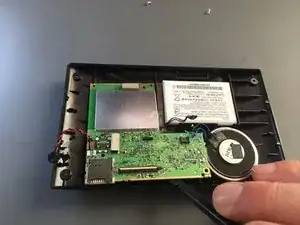

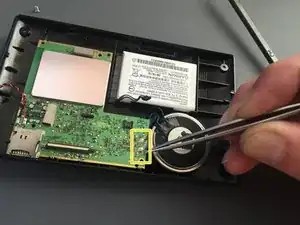

С помощью пинцета снимите прозрачную ленту с контактов динамика.

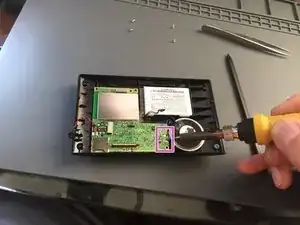

Припояльником отпаять два провода от динамика.

Старайтесь минимизировать время контакта паяльника с платой, чтобы избежать деформации и термического шока. (Я использовал 390 °C)

Наконец, удалите 4 винта T5, которые фиксируют плату к задней крышке.

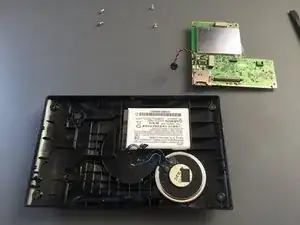

Используйте лопаточку, чтобы выпрессовать плату с фиксатора.

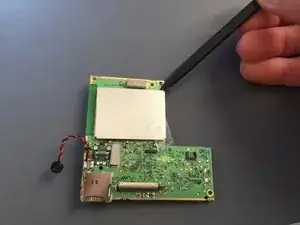

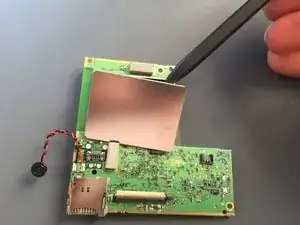

Чтобы открыть все компоненты, используйте лопаточку, чтобы снять металлическую крышку защищённой схемы

Убедитесь, что вы прикладываете равномерное давление и не срываете крышку силой. Если она деформируется при снятии, будет трудно собрать обратно.

Повторите тот же шаг на обратной стороне платы.

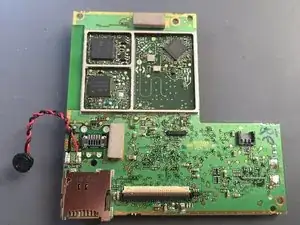

Теперь вы успешно обнажили все детали.
