Разборка основной платы Dual BT 10
Это руководство поможет Вам разобрать Bluetooth-колонку Dual BT 10, чтобы добраться до основной платы для дальнейшей диагностики и ремонта.
В моём случае мне нужно было отремонтировать переключатель ВКЛ/ВЫКЛ, и при разборке устройства возникали трудности, связанные с риском повредить его. Это руководство должно помочь Вам при разборке.
Необходимые инструменты:
- Отвёртка с крестообразным шлицем (Philips)
- Тонкое лезвие (канцелярский нож / острый нож / и т. п.)
Шаг 1
Отключите устройство от питания при необходимости и установите переключатель питания в положение «ВЫКЛ».
Переверните устройство

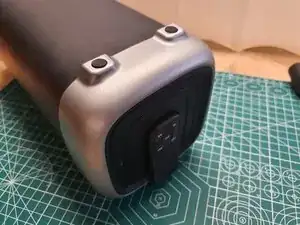

Снимите две поролоновые ножки на переднем конце колонки (конец с кнопками)
Выверните два винта, скрытые под поролоновыми накладками
Шаг 2
Верните устройство в исходное положение (стоя на поролоновых ножках)

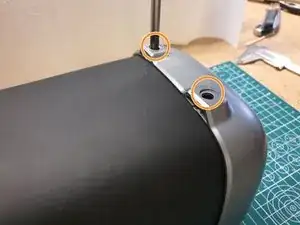

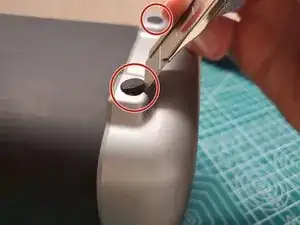

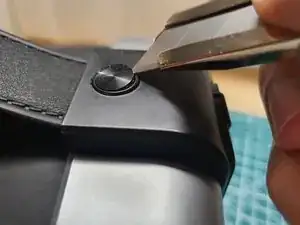

Снимите защитную крышку винта тонким лезвием на переднем конце устройства (конец с кнопками)

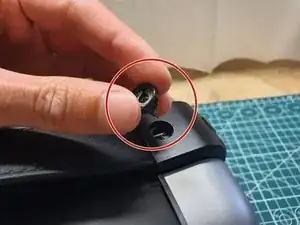

Выверните винт и снимите его вместе с пластиковой втулкой
Шаг 3

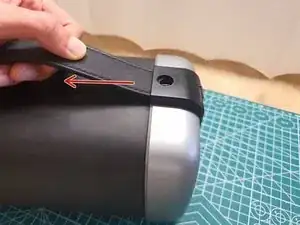

Аккуратно потяните резиновый ремешок, чтобы снять его с серебристой передней панели

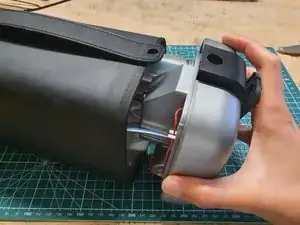

Оттяните серебристую переднюю панель от основной части корпуса
Делайте это осторожно, так как внутри панели ещё подключены провода
Шаг 4

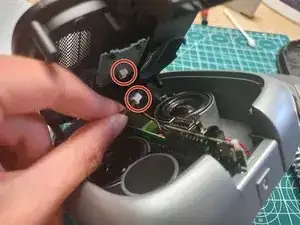

Отключите все кабели:
Сделайте фотографию расположения подключений, чтобы облегчить сборку
Сначала отключите аккумулятор (толстый красно/чёрный кабель, красный разъём)
Отключите два передних динамика (синие/белые провода)
Отключите кабель сабвуфера и кабель светодиодов (коричневый/чёрный, красный/чёрный провода)
Шаг 5

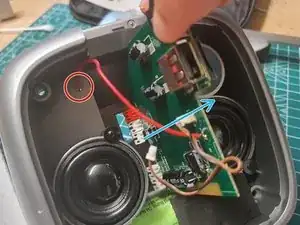

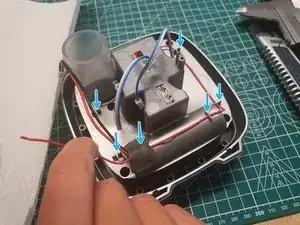

Снимите красный антенный провод, ослабив его фиксаторы на отмеченных пластиковых зажимах
Шаг 6

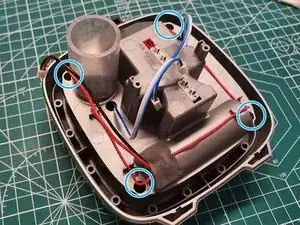

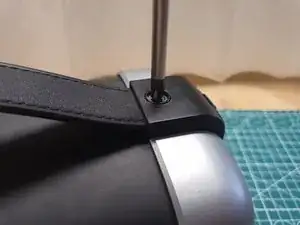

Выверните четыре винта, удерживающие переднюю сетку

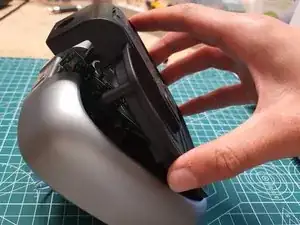

Отделите чёрный пластик от серебристой части
Обе части соединены кабелем! Будьте внимательны.
Основная плата не зафиксирована винтами и после этого шага будет болтаться
Отключите коричневый кабель от маленькой печатной платы, чтобы полностью снять чёрный пластик
Шаг 7

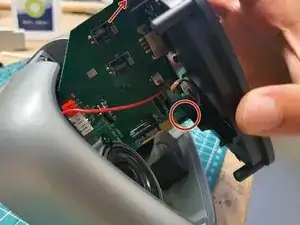

Выньте основную плату из сборки
При необходимости аккуратно проведите антенный провод через его небольшое отверстие
Шаг 8
Для сборки устройства выполните все шаги в обратном порядке
При возвращении материнской платы убедитесь, что она размещена внутри пластиковых направляющих в чёрной пластиковой / сетчатой крышке
При подключении всех кабелей рекомендуется подключать аккумулятор последним (толстый красно/чёрный кабель, красный разъём)
Заключение
Выполните шаги в обратном порядке, чтобы собрать устройство обратно.
