Удаление сенсорного массива

Поверните ремешок на голове вперед до упора.

Отключите кабель All-In-One от гарнитуры.

Удалите кабель All-In-One из направляющих кабеля вдоль левой стороны ремешка на голове.

При сборке подключите кабель All-In-One к гарнитуре перед тем, как проложить его через направляющие кабеля. Это обеспечит необходимый запас.

Отделите верхний ремешок от самого себя в месте, где он закреплен с помощью велкро.

Отстегните велкро, фиксирующее заднюю часть верхнего ремешка.

Протяните верхний ремешок через ремешок на голове, чтобы частично его снять.

Протяните верхний ремешок через зажим рядом с передней частью гарнитуры, чтобы полностью его снять.

Снимите обе передние поролоновые накладки, чтобы открыть провода динамиков.

Используйте кончик лопатки, чтобы вытащить два резинокорректора рядом с винтами наушников.

Будьте осторожны, чтобы случайно не повредить провода динамиков под резиновым проставком.

Используйте кончик лопатки, чтобы поднять и отключить провода динамиков для левого и правого наушников спикеров.

Используйте отвертку Torx T6, чтобы удалить два винта 12.1 мм (по одному с каждой стороны), которые фиксируют ремешок на голове к гарнитуре.

Используйте отвертку Torx T5, чтобы удалить следующие винты, фиксирующие ремешок на голове к гарнитуре:

Четыре винта по 3.9 мм (по два с каждой стороны)

Два винта по 4.1 мм (по одному с каждой стороны)

Удалите два пластиковых проставки под ранее снятым винтом Torx T6.

Пропустите провода динамиков через оба конца ремешка на голове.

Четыре винта, фиксирующие внешнюю оболочку, закрыты черными наклейками. Если наклейки трудно удалить, просто проделайте отвертку Torx T6 через них.

Используйте отвертку Torx T6, чтобы удалить четыре винта по 3.9 мм (два сверху, два снизу), которые фиксируют внешнюю оболочку к гарнитуре.

Вставьте разделитель в шов между двумя половинами внешней оболочки.

Проскользните разделитель через шов, чтобы освободить зажимы, фиксирующие его к гарнитуре.

Вставляйте разделитель только настолько, насколько это необходимо. Под внешней оболочкой находятся ленты.

Продолжайте просовывать разделитель через каждый шов, пока все зажимы не будут освобождены.

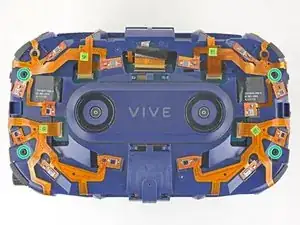

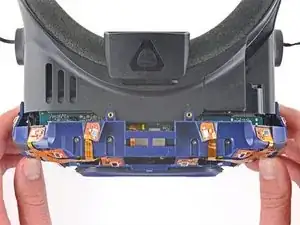

Осторожно сдвиньте каждую половину внешней оболочки с сенсорного массива.

Будьте осторожны, чтобы не задеть ленты под оболочкой.

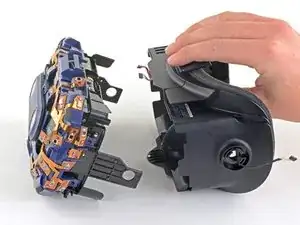

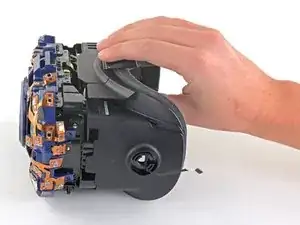

Используйте пальцы, чтобы аккуратно снять накладку для лица с гарнитуры.

Частично отделите накладку для лица от сенсорного массива, чтобы получить доступ к дочерней плате.

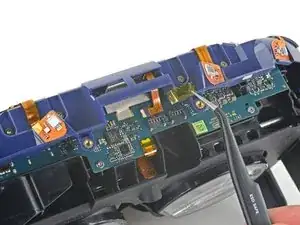

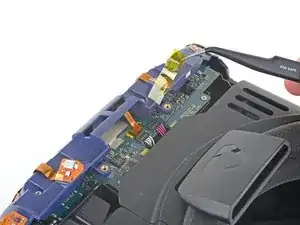

Используйте пинцет для удаления ленты Каптона, покрывающей белые и фиолетовые провода на дочерней плате.

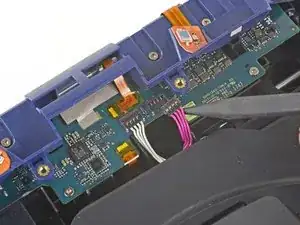

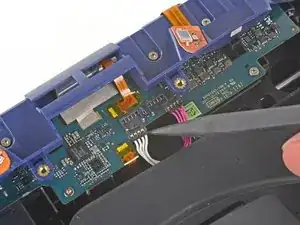

Используйте острый конец лопатки, чтобы приподнять и отключить фиолетовые и белые провода от дочерней платы.

Будьте осторожны при отключении этих проводов. Если вы слишком сильно приподнимете, они могут выдернуться из разъема.

Выдвиньте подставку для лица из передней сборки.

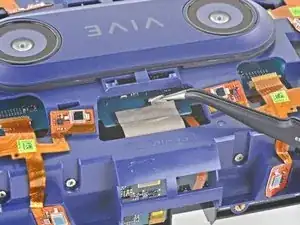

Используйте пинцет для удаления ленты Каптона, покрывающей ZIF-разъем на дочерней плате.

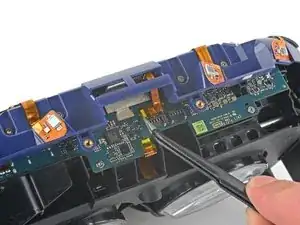

Используйте острый конец лопатки, чтобы приподнять защёлку на ZIF-разъеме дочерней платы.

Используйте пинцет, чтобы выдвинуть шлейф из его гнезда.

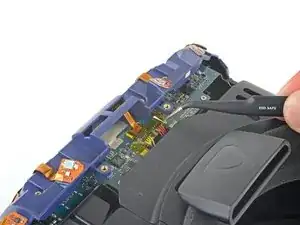

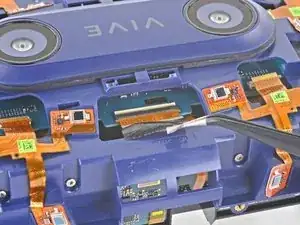

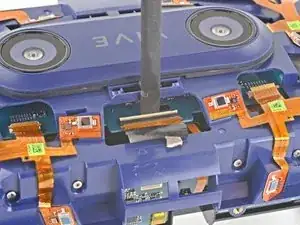

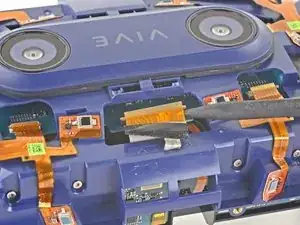

Используйте пинцет для отгибания серой ленты, покрывающей ZIF-разъем на главной плате под массивом сенсоров.

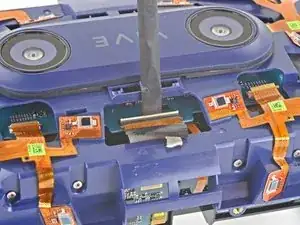

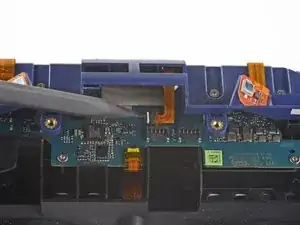

Используйте плоский конец лопатки, чтобы приподнять защёлку для ZIF-разъема на главной плате.

Используйте острый конец лопатки, чтобы отключить шлейф от главной платы.

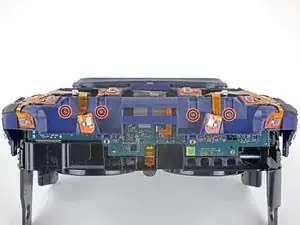

Используйте отвертку Torx T5 для удаления четырех серебряных винтов длиной 3,0 мм, крепящих массив сенсоров к сборке объектива и OLED.

Используйте отвертку Torx T6 для удаления четырех черных винтов длиной 3,8 мм, крепящих массив сенсоров.

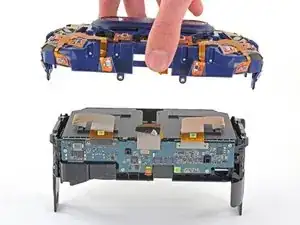

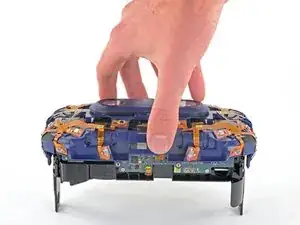

Поднимите массив сенсоров прямо вверх от сборки объектива и OLED.
