Как заменить ленточный кабель CD-привода в Sanyo MCH-900F
Если у вашего Sanyo MCH 900F возникают проблемы с отображением или чтением дисков, причиной может быть неисправный ленточный кабель. Это руководство проведёт вас по шагам безопасной замены ленточного кабеля CD-привода, восстановив работоспособность устройства.
Для выполнения этой операции не требуются специальные навыки или знания. Однако для этой модели CD-плейера необходима длинная отвертка или насадки для длинной отвертки, чтобы снять заднюю крышку; обычная отвертка не подойдёт.
Перед началом ремонта убедитесь, что устройство выключено и отключено от сети. Также работайте на твердой поверхности, а не на ковре, чтобы избежать накопления статического электричества. Это может дополнительно повредить устройство при неосторожности.
Шаг 1

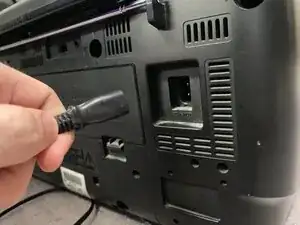

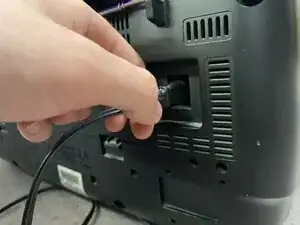

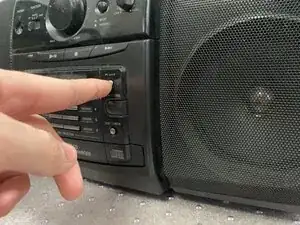

Если устройство подключено к сети и включено, выключите питание и подождите 10 секунд. Затем отключите устройство от сети.
Шаг 2

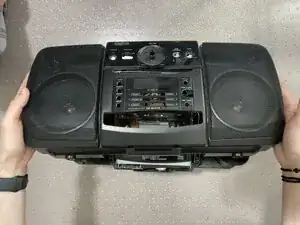

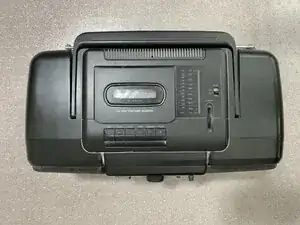

Положите устройство на ровную поверхность и переверните так, чтобы были видны отверстия для винтов.
В целях безопасности располагайтесь подальше от коврового покрытия.
Шаг 3

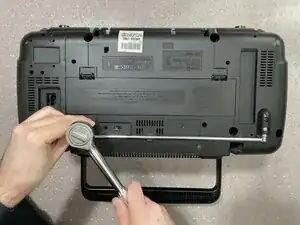

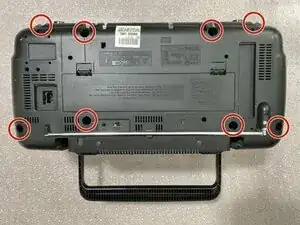

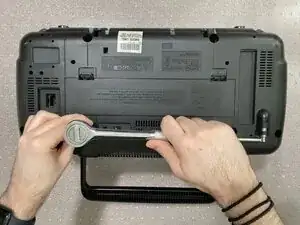

Используйте отвертку Phillips #1, чтобы выкрутить восемь винтов 3,4 мм с задней панели устройства.
Тип шлица винта может отличаться у разных устройств.
У некоторых старых устройств отверстия для винтов глубокие, и для доступа может потребоваться специализированная отвертка.
Шаг 4

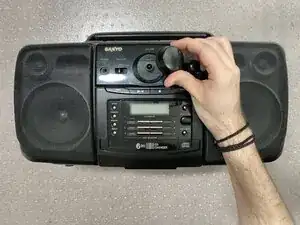

Снимите регулятор громкости, потянув его прямо вверх.

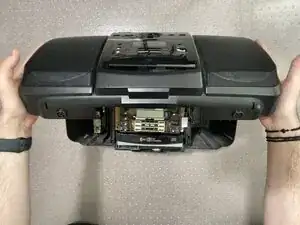

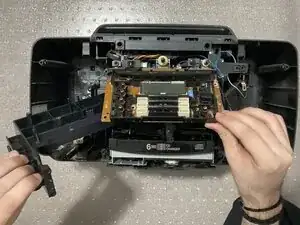

Поднимите боковые части передней панели и откиньте её назад через корпус, чтобы снять.
Не тяните слишком сильно — возможно, к панели ещё подключены провода.
Шаг 5

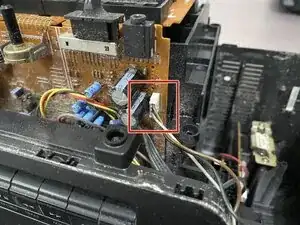

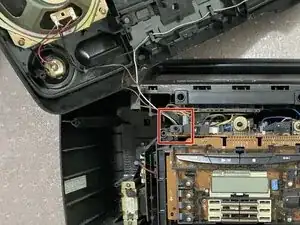

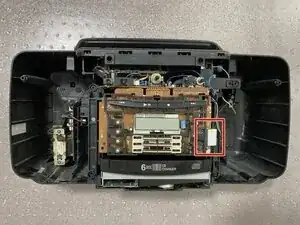

Отключите провод от платы в нижней секции, который соединяет переднюю и заднюю части устройства.
Для подробностей о распознавании и отключении разъёмов кабелей смотрите это руководство.
Осторожно снимите переднюю часть устройства.
Шаг 6

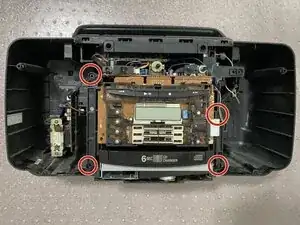

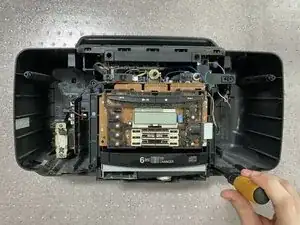

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 3 мм, крепящие плату к корпусу.
Шаг 7

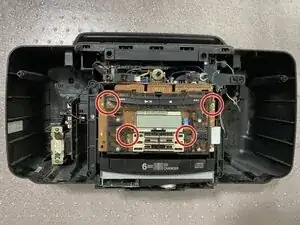

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 3 мм с платы.
Шаг 8

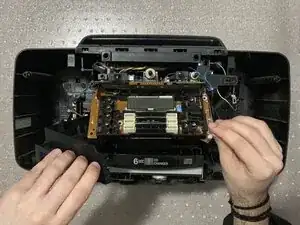

Наклоните плату по петлям, затем сдвиньте кронштейн в сторону и наружу, чтобы вынуть его из корпуса.
Не тяните плату слишком сильно — она может отломиться от петель.
Шаг 9

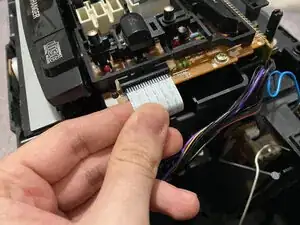

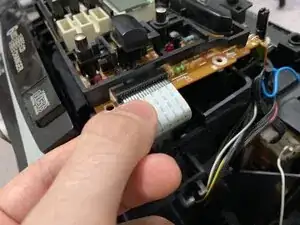

Вытяните конец ленточного кабеля CD-привода прямо из разъёма на плате, чтобы снять его.
Другой конец ленточного кабеля подключён к дисководу, под тем местом, где ранее находился кронштейн. Найдите разъём и вытащите кабель прямо, чтобы снять его.
Шаг 10
Вставьте новый запасной ленточный кабель в разъём на дисководе.
Верните кронштейн на место в устройство.
При установке кронштейна проденьте ленточный кабель через зазор в креплении.
Подключите ленточный кабель к передней панели.
Соберите устройство обратно.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
