Замена удаленного датчика Aluratek ADMPF310F
В данном руководстве вы узнаете, как снять и заменить удаленный датчик в вашем цифровом фоторамке. Замена удаленного датчика устраняет многие распространенные проблемы, если ваш пульт не работает с устройством. Это руководство также требует пайки, подробнее о пайке вы можете узнать по ссылке здесь.
Шаг 1

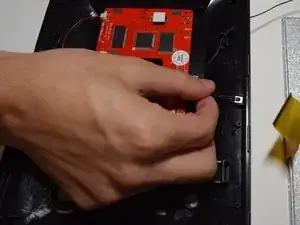

Используя пластиковый инструмент для открытия, отщелкните зажимы по всему периметру рамки. Вы услышите щелчок при каждом зажиме.
Будьте осторожны, не прилагайте чрезмерных усилий, так как это может привести к растрескиванию или поломке пластиковой панели устройства.
Шаг 2

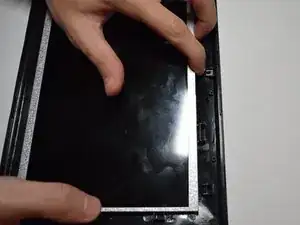

Поднимите экран, чтобы получить доступ к разъемам, которые его соединяют.
Будьте осторожны, чтобы не отодвинуть экран слишком далеко в сторону, так как многие хрупкие провода подключены.
Шаг 3
Используя пластиковый инструмент, поднимите зажим ZIF (нулевой силы вставки) вверх.
Отсоедините шлейф от материнской платы.
Будьте осторожны, этот зажим очень хрупкий.
Шаг 4
Отсоедините красный и черный кабели, соединяющие экран с материнской платой, просто вытянув их.
Шаг 5
Вытащите удаленный датчик из его держателя руками.
Отпаяйте удаленный датчик от материнской платы.
Шаг 6
Припаяйте удаленный датчик обратно к материнской плате.
Подробнее о пайке вы можете узнать по ссылке здесь.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
