HMDX Jam Plus Замена разъёма Micro USB

Переверните устройство так, чтобы нижняя часть была направлена вверх.

Используйте большую пластиковую лопатку для аккуратного поддевания резиновой основы, чтобы отделить её от корпуса.

Медленно проводите пластиковой лопаткой по краю резиновой основы, чтобы отделить её от пластика.

Отверткой Phillips #1 открутите четыре чёрных винта длиной 9 мм из корпуса устройства.

Аккуратно отделите основание от остальной части устройства, чтобы открыть доступ к батарее и основной плате.

Осторожно используйте пластиковую лопатку, чтобы удалить клей вокруг разъёмов батареи и динамика.

Аккуратно потяните за разъёмы, чтобы отсоединить каждый из них от основной платы.

Батарея подключена к плате в красный разъём, а динамик подключён в белый разъём.

Батареи могут быть очень опасны при проколе. Проявляйте повышенную осторожность при работе инструментами рядом с батареей.

Используйте пластиковую лопатку, чтобы аккуратно отстранить батарею от остальной части устройства.

Используйте новый клей-скотч или другой клейкий материал, чтобы закрепить батарею обратно в корпусе устройства.

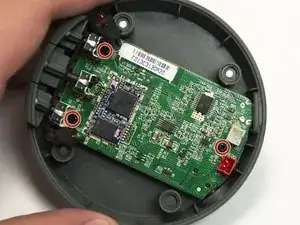

Отверткой Phillips #00 снимите три чёрных винта длиной 6 мм с основной платы.

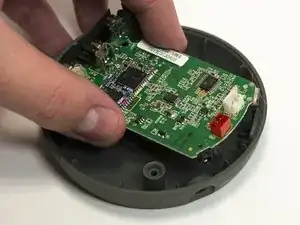

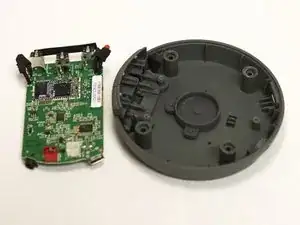

Осторожно приподнимите основную плату от пластика.

Поднимайте в стороне с кнопками в первую очередь и следите, чтобы не повредить разъём Line In или разъём Micro USB.

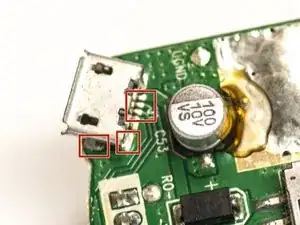

Используйте микро-паяльник, чтобы нагреть каждую контактную площадку, и плетёный припойотсос, чтобы удалить расплавленный припой.

Поверхностный разъём должен отойти от платы без большого усилия. Используйте пинцет, чтобы приложить аккуратное вверх направленное давление на разъём.

Не применяйте слишком много тепла к плате, это может повредить другие участки платы.
