Замена разъёма Line In в HMDX Jam Plus
Это руководство содержит шаги по замене повреждённого разъёма Line In в HMDX Jam Plus. Для выполнения требуется предыдущее умение паять и использование микропаяльника. Это руководство не рекомендуется для новичков. При неправильном выполнении устройство может перестать работать.
Шаг 1
Используйте большой пластиковый инструмент для вскрытия, чтобы аккуратно отжать резиновую основу от устройства.
Медленно проведите пластиковым инструментом по краю резиновой основы, чтобы отделить её от пластика.
Шаг 2
Используйте крестовую отвёртку Phillips #1, чтобы выкрутить четыре чёрных винта 9 мм из корпуса.
Шаг 3
Осторожно отделите основание от остальной части устройства, чтобы открыть доступ к аккумулятору и основной плате.
Шаг 4

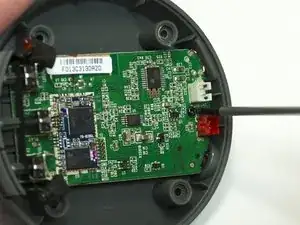

Аккуратно используйте пластиковый инструмент для удаления клея вокруг разъёмов аккумулятора и динамика.
Осторожно потяните за разъёмы, чтобы отсоединить каждый от основной платы.
Аккумулятор подключён к плате в красный разъём, а динамик подключён в белый разъём.
Шаг 5
Аккумуляторы могут быть очень опасны при проколе. Проявляйте повышенную осторожность при работе инструментами возле аккумулятора.
Используйте пластиковый инструмент для аккуратного освобождения аккумулятора от остальной части устройства.
Шаг 6
Используйте новый клей для повторного фиксирования аккумулятора в корпусе устройства.
Шаг 7

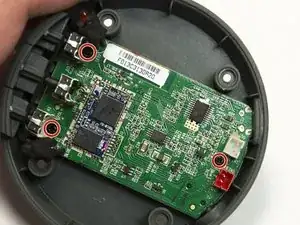

Удалите три чёрных винта 6 мм с основной платы, используя крестовую отвёртку Philips #00.
Шаг 8

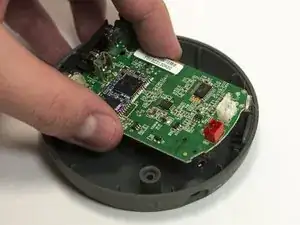

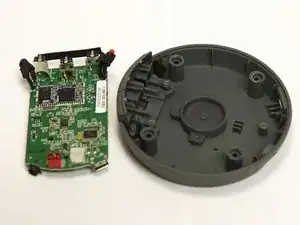

Аккуратно приподнимите основную плату от пластика.
Сначала приподнимайте сторону с кнопками и будьте осторожны, чтобы не повредить разъём Line In и разъём Micro USB.
Шаг 9

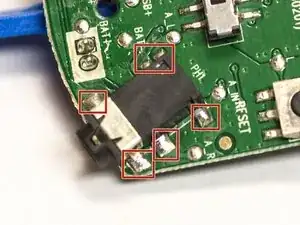

Используйте микропаяльник, чтобы нагреть каждую контактную площадку, и используйте оплётку для выпаивания, чтобы впитать расплавленный припой.
Поверхностный разъём должен отойти от платы без большого усилия. Используйте пинцет, чтобы оказать вверх направленное давление на разъём.
Не применяйте слишком много тепла к плате, так как это может повредить другие её части.
Заключение
Для сборки устройства выполните перечисленные действия в обратном порядке.
Перевод руководства с ifixit.com
