JBL Tune 760NC Частичное снятие платы (без отсоединения проводов)
Это руководство проведёт Вас через процесс частичного снятия платы в наушниках JBL Tune 760NC. Если Вы устраняете внутренние неполадки или готовитесь к демонстрационной разборке или осмотру, приподнятая плата позволит просмотреть внутренние соединения, не отключая провода полностью.
Перед началом:
Убедитесь, что наушники полностью выключены и отключены от питания. В этом процессе потребуется открыть правую чашку наушника и удалить внутренние винты, чтобы аккуратно приподнять плату для осмотра или демонстрации.
Примечание:
В этом руководстве Вы не будете выпаивать или отключать какие-либо провода. Поскольку провода остаются подключёнными, будьте особенно осторожны и не создавайте натяжения или нагрузки при подъёме платы. Это ремонт средней сложности, который может привести к незначительным косметическим следам на устройстве. Работайте медленно на чистой ровной поверхности при хорошем освещении и не засовывайте компоненты обратно с усилием.
Необходимые инструменты:
- Набор инструментов iFixit
- Отвёртка Phillips №0
- Паяльник (рекомендуется)
- Пинцет (по желанию)
Шаг 1
Выключите устройство и отключите все кабели.
Положите наушники на устойчивую ровную поверхность.

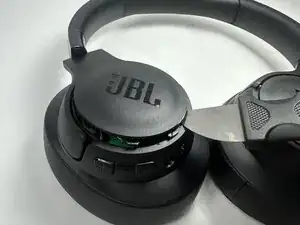

Вставьте лопаточку (Jimmy) под углом 30° в шов между чашкой наушника и внешней пластиковой крышкой.
Аккуратно, но уверенно подденьте, чтобы освободить внутренние защёлки. Возможно, придётся попробовать несколько точек вдоль шва для облегчения доступа.
Когда крышка снимется, отложите её в сторону.
Следите за мелкими пластиковыми защёлками или частями, которые могут оторваться при поддёве.
Шаг 2

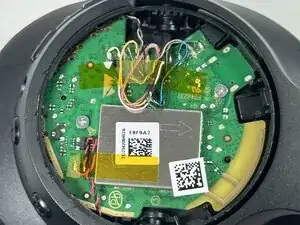

Найдите зелёную печатную плату — это материнская плата.

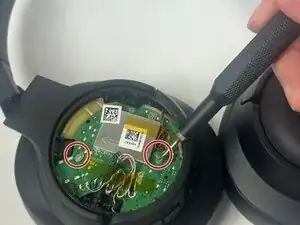

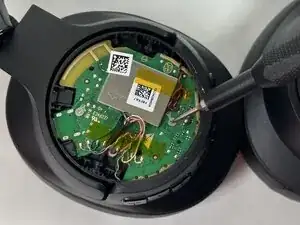

Удалите два винта Phillips №0 длиной 5.1 мм, фиксирующие плату.
Отложите винты в подписанную лоток для удобной обратной сборки.
Маркировка винтов по типу и месту расположения помогает вернуть их на правильные места при сборке.
Шаг 3

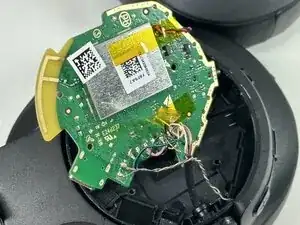

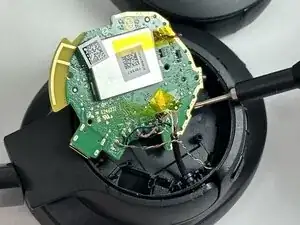

Когда винты выкручены, аккуратно приподнимите плату за один край.
Не тяните и не дергайте плату — провода всё ещё подключены.
Наклоните или слегка приподнимите плату, чтобы показать точки соединений под ней. Этот шаг имитирует порядок полной съёмки платы.
После осмотра или фотосъёмки аккуратно опустите плату обратно на место.
Этот шаг предназначен только для демонстрации или осмотра. Поскольку провода остаются подключёнными, избегайте нагрузки на кабели или паяные соединения.
Шаг 4
Аккуратно опустите материнскую плату обратно в её исходное положение в корпусе.
Совместите отверстия под винты и убедитесь, что плата лежит ровно, не сгибая подключённые провода.

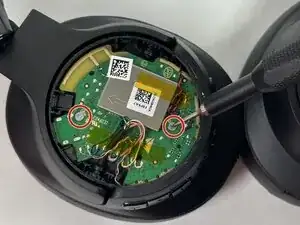

Вставьте два винта Phillips №0 длиной 5.1 мм, чтобы закрепить плату на месте.

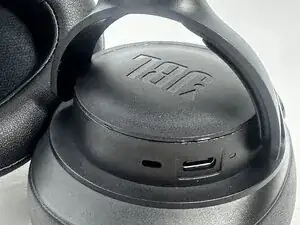

Защёлкните внешнюю пластиковую крышку обратно на чашку наушника, равномерно прижимая по краям, пока не услышите щелчок, обозначающий надёжное закрепление.
Для этого шага может потребоваться некоторое усилие — действуйте медленно и убедитесь, что все защёлки правильно выровнены, чтобы не повредить крышку.
Переустановить материнскую плату может быть сложно из‑за плотной посадки. Избегайте принудительных действий и дважды проверьте расположение проводов перед защёлкиванием крышки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
