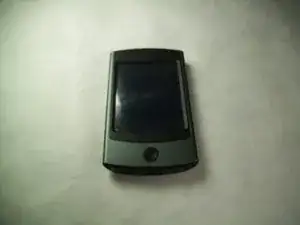

Замена динамика Eclipse MTE28VGM
Это руководство требуется, когда устройство не воспроизводит звук из‑за неисправного динамика. Для замены динамика необходимо припаять новый динамик к материнской плате. Это представляет опасность и требует специального паяльного оборудования. При пайке следует надевать средства индивидуальной защиты и соблюдать осторожность.
Шаг 1

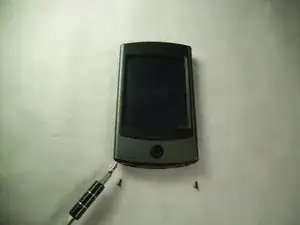

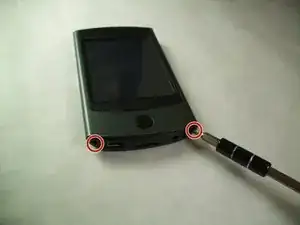

С помощью отвертки с битой J00 отвинтите два крестообразных винта длиной 4,8 мм.
Будьте осторожны при выкручивании винтов, они легко срываются.
Шаг 2

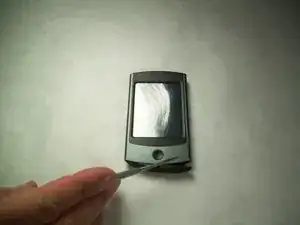

С помощью небольшой металлической лопатки снимите нижнюю пластиковую крышку.

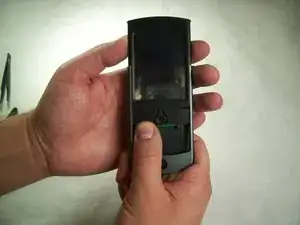

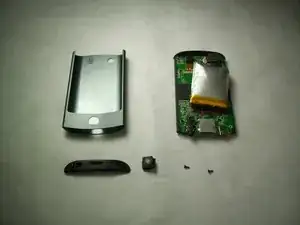

Большим пальцем нажмите на кнопку «Домой» и удерживайте металлический корпус. Другой рукой удерживайте верхнюю пластиковую часть устройства. Одновременно сдвиньте металлический и пластиковый корпуса в разные стороны.
Иногда батарея может распухнуть и затруднить процесс. Возможно, потребуется использовать пластиковую лопатку, чтобы поджать нижние компоненты и помочь с разъединением.
Шаг 3

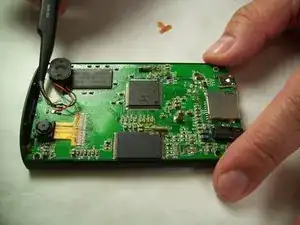

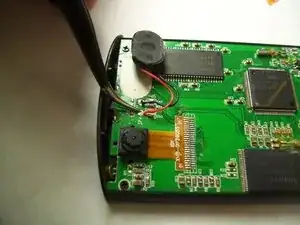

Воспользуйтесь руководством по пайке, чтобы выпаять контакты динамика.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
