Замена батареи MP3 видеоплеера Eclipse 180G2
Батарейный блок плеера Eclipse не является модульным; он подключается напрямую к печатной плате. Однако, имея паяльное оборудование и умение им пользоваться, вы можете легко заменить батарею, отрезав соединительные провода. Следуйте этому руководству, если хотите заменить батарею вашего MP3 видеоплеера Eclipse 180G2.
Шаг 1
Удалите два винта на дне устройства с помощью крестовой отвертки.
Используйте лопатку, чтобы снять пластиковую крышку с нижней части плеера.
Шаг 2
Держите устройство крепко между двумя пальцами. Убедитесь, что вы не держите верхнюю часть устройства; печатная плата выдвинется из корпуса с этого конца.
Используйте лопатку, чтобы продвинуть USB-порт на дне устройства внутрь.
Теперь пластиковый LCD-экран и клавиатура будут свободны; они удерживались на месте за счет натяжения между корпусом и внутренней печатной платой.
Шаг 3
Батарея - это крупный пакетоподобный компонент под тем местом, где находятся кнопки.

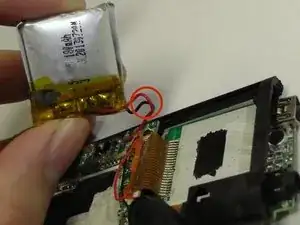

Осторожно поднимите батарею и уберите её с печатной платы, обеспечив доступ к проводам.
Шаг 4

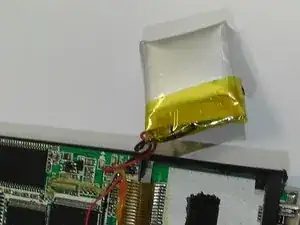

Отрежьте провода с помощью кусачек. Будьте осторожны, чтобы не повредить батарею.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке после того, как вы припаяли новую батарею.
