Замена экрана Element GC-1020
Поскольку экран устройства отличается от дисплея, важно знать, какая часть требует замены. Если внешняя прозрачная пластиковая часть устройства имеет косметические царапины, трещины или вмятины, используйте это руководство для замены экрана. Проведите пальцем по внешней поверхности устройства, чтобы определить, какая часть повреждена.
Шаг 1
Отвинтите четыре винта (размер: 3.175 мм) по левому и правому краю устройства Element Electronics GC-1020, используя отвёртку PH#0.
Шаг 2
Осторожно отделите заднюю часть устройства (серебристую часть) от остальной корпуса.
Если отрывать слишком сильно, кнопка питания может сместиться с места.
Шаг 3

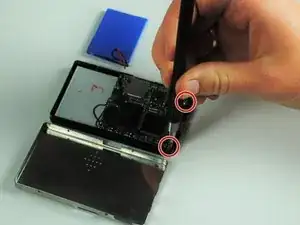

Отвинтите винты в нижней части левой и правой сторон материнской платы.
Обратите внимание: эти винты немного больше, чем винты на внешней части устройства.
Шаг 4

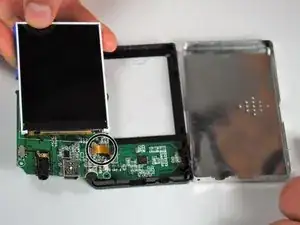

Осторожно согните пластиковую рамку, чтобы извлечь материнскую плату.
Убедитесь, что кнопка питания остаётся прикреплённой к внешней рамке, так как при перемещении материнской платы она может ослабнуть.
Шаг 5

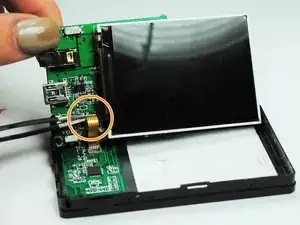

Отсоедините экран, отключив тонкий гибкий кабель, прикреплённый к печатной плате (PCB).

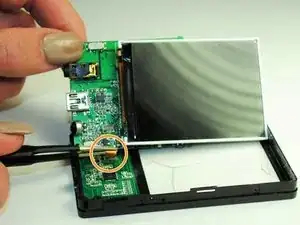

Используйте пинцет, чтобы аккуратно вытащить шлейф из платы.
Берегите шлейф от повреждений, так как он должен остаться целым для повторного подключения нового экрана.
Шаг 6

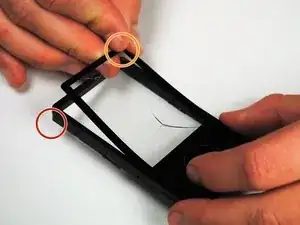

Осторожно отожмите экран от рамки корпуса устройства.
Разделите их, отрывая тонкий пластиковый слой, который составляет экран устройства.

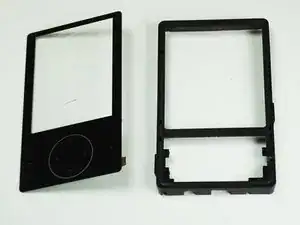

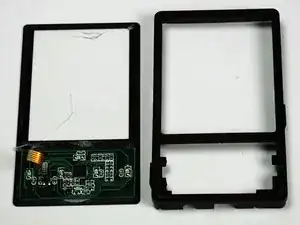

Если всё сделано правильно, отсоединённый экран будет выглядеть так.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
