Замена внешних передних кнопок управления MP3-плеера ilo 1Gb

Снимите клипсу для ремня, потянув корпус клипсы вверх и от устройства, начиная с верхней части над слегка выступающим разъемом для наушников.

Снимите крышку отсека батареи, аккуратно нажав внутрь на стрелку на крышке.

Сохраняя давление, сдвиньте крышку вверх.

Извлеките батарею из гнезда.

При установке батареи обратите внимание на обозначения в гнезде, чтобы определить направление отрицательного и положительного выводов.

Под крышкой вы найдете три (3) винта 5 мм, которые необходимо отвернуть. Для этого используйте биту PH00 из вашего набора iFixit. Обязательно сохраните эти винты, так как они потребуются при сборке устройства.

Эти винты отличаются от двух других винтов внутри корпуса.

Разделите переднюю и заднюю части корпуса, используя большие пальцы. Аккуратно подденьте по краю внизу устройства, затем обязательно освободите защелку внутри чуть ниже переключателя блокировки.

После снятия передней части корпуса и обнажения платы и экрана найдите и удалите два (2) винта 4 мм PH00 на плате.

Один расположен в верхней средней части над экраном, а другой — внизу слева между кнопками «Стоп» и «Назад».

После удаления этих винтов аккуратно извлеките плату из задней части корпуса.

При установке платы в корпус особенно осторожно обращайтесь с разъемами для наушников и USB, расположенными в верхней части платы. Их следует сначала вставить в соответствующие гнезда.

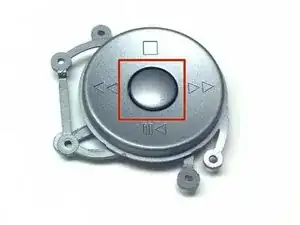

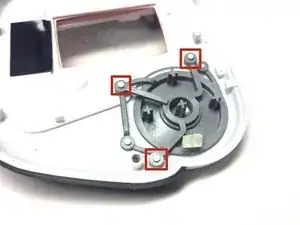

Панель передних кнопок состоит из двух частей. Центральная кнопка (Enter) удерживается тремя шипами: вверху слева, вверху справа и внизу слева панели при взгляде на устройство изнутри.

Используйте инструмент-экстрактор для бит, чтобы аккуратно потянуть вверх каждое из плеч, снимая их с шипов.

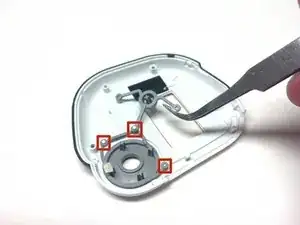

Основная пластина передних кнопок удерживается тремя плечами на шипах.

Сначала необходимо снять центральную кнопку со шипов, чтобы получить доступ к основной пластине, где она крепится к тем же шипам.

Используйте инструмент-экстрактор для бит, чтобы аккуратно потянуть вверх каждое из плеч, снимая их с шипов.

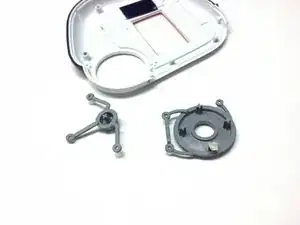

Все шипы, удерживающие плечи центральной кнопки и основной пластины передних кнопок, имеют небольшую фланцевую кромку вверху, действующую как фиксатор для гнезд плеч. Это предусмотрено при изготовлении устройства, и снятие гнезд плеч повредит фланец.

Если необходимо заменить кнопки, после установки возможно восстановить похожую фланцевую кромку, постукивая по штифту после установки гнезд плеч ручкой отвертки. Однако это может не сработать — у нас штифты на ilo ломались при снятии кнопок.
