Замена материнской платы Eclipse MTE28VGM

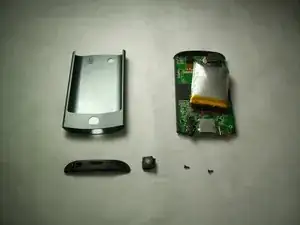

Это руководство содержит необходимые шаги и инструменты для полной разборки Eclipse MTE28VGM и замены материнской платы. Для выполнения любых замен необходимо сначала разобрать устройство. Также после разборки возможно вздутие аккумулятора.

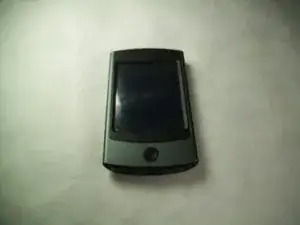

Шаг 1

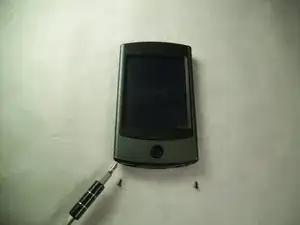

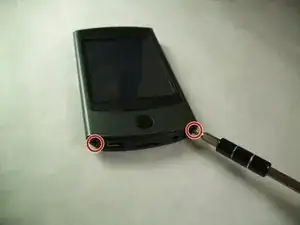

Отверткой с насадкой J00 отвинтите два филипс-шурупа длиной 4,8 мм.
Будьте осторожны при выкручивании винтов — они легко срываются.
Шаг 2

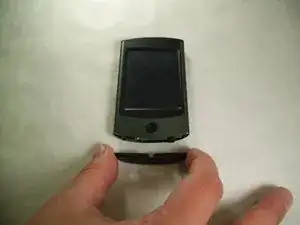

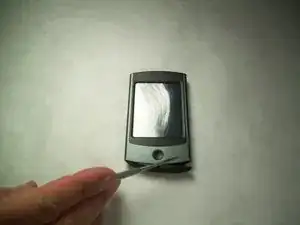

С помощью маленькой металлической лопатки снимите нижнюю пластиковую крышку.

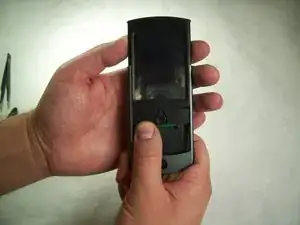

Большим пальцем нажмите на кнопку «Домой» и удерживайте металлический корпус. Другой рукой удерживайте верхнюю пластиковую часть устройства. Одновременно сдвиньте металлический корпус и пластиковый корпус в разные стороны.
Иногда аккумулятор может вздуваться и затруднять этот процесс. Возможно, потребуется использовать лопатку, чтобы подать снизу компоненты и помочь при разделении.
Шаг 3

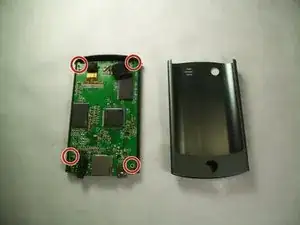

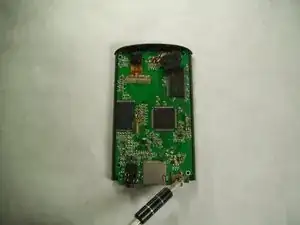

Отверткой отвинтите четыре филипс-шурупа J00 длиной 4,8 мм в каждом углу материнской платы.
Извлеките материнскую плату из передней пластиковой панели и экрана. Замените старую материнскую плату на новую.
Перевод руководства с ifixit.com
