Замена динамика MP3 видеоплеера Eclipse 180G2
Следующее руководство предназначено для замены динамика MP3 видеоплеера Eclipse 180G2. Это руководство поможет читателю заменить динамик на своем устройстве. Уровень сложности данного набора инструкций средний, и важно понимать, что вам придется иметь дело с платой устройства и открытыми проводами. Без исправного динамика устройство не сможет работать на полную мощность, так как звук будет недоступен. Явным признаком необходимости замены будет отсутствие звука при попытке воспроизвести медиафайл. Для установки замены потребуется пайка.
Шаг 1

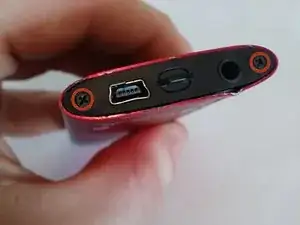

Снимите два винта на дне устройства с помощью отвертки с крестовым шлицем.

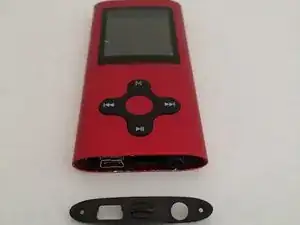

Используйте лопатку, чтобы снять пластиковую крышку с нижней части плеера.
Шаг 2

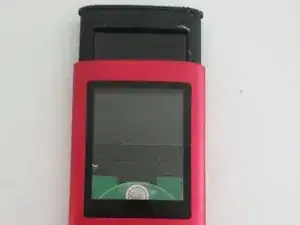

Удерживайте устройство крепко между двумя пальцами. Убедитесь, что вы не нажимаете на верхнюю часть устройства; плата будет выскальзывать из корпуса с этой стороны.

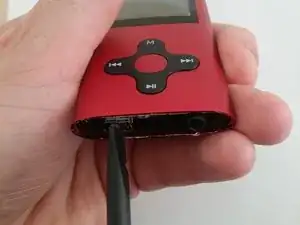

Используйте лопатку, чтобы надавить на USB порт на дне устройства.

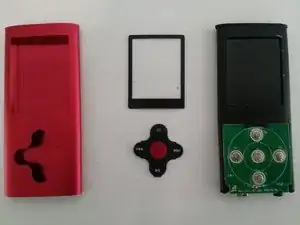

Пластиковая крышка LCD и клавиатура теперь свободны; они были закреплены напряжением между корпусом и внутренней платой.
Шаг 3

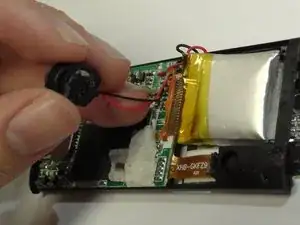

Определите динамик. Отведите динамик от устройства так, чтобы провода были видны.

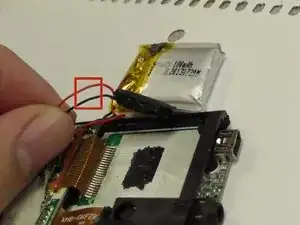

С помощью бокорезов отрежьте красные и черные кабели, соединяющие динамик с платой.
Вам потребуется паяние, чтобы подключить новые провода динамика к устройству.
Заключение
- Чтобы собрать устройство после завершения замены, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
