Замена батареи Element GC-1020

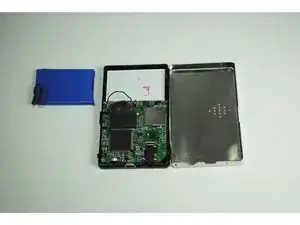

Батарея в устройстве GC-1020 имеет два провода, припайанных (подобно склеенным) к основной плате. Она хрупкая и требует осторожного обращения.

Шаг 1

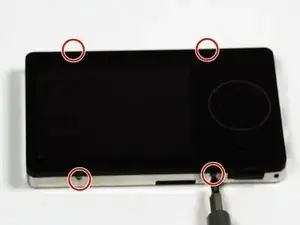

Открутите четыре винта (размер: 3.175 мм) с левой и правой стороны устройства Element Electronics GC-1020 с помощью отвёртки PH#0.

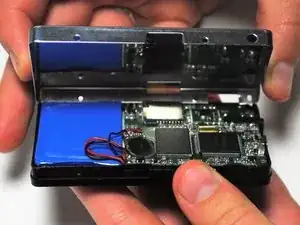

Осторожно оттяните заднюю часть устройства (серую часть) от остальной части устройства.

Если вы потянете слишком сильно, кнопка питания может выйти из положения.

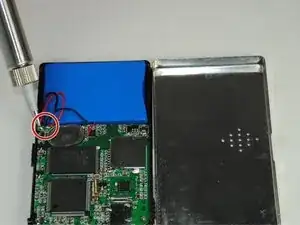

Затем удалите батарею из устройства, отпаяв черный и красный провода, подключенные к материнской плате.

Для этого замещения потребуется паяльная станция.

Чтобы узнать больше о пайке, ознакомьтесь с страницей по пайке и отпайке, чтобы помочь вам в этом процессе.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
