Разборка правого наушника и блока управления Bowers and Wilkins PI4

Удалите резиновые детали

(По желанию) Советы: Нанесите спирт на шов, чтобы размягчить клей

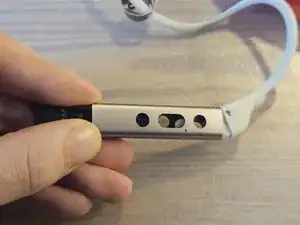

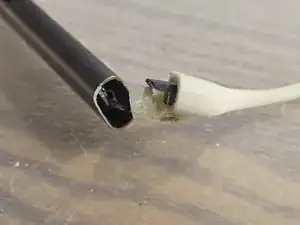

Осторожно подденьте металлическую оболочку плоским предметом, например, ножом

(На самом деле оказалось ненужным, под ней ничего интересного)

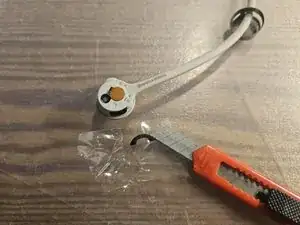

Удалите тёмную поролоновую накладку с конца кабеля. Убедитесь, что вы захватили наклейку (прозрачную), а не только поролон, иначе она рассыплется

Храните накладку на плоской пластиковой пленке, чтобы сохранить клей нетронутым

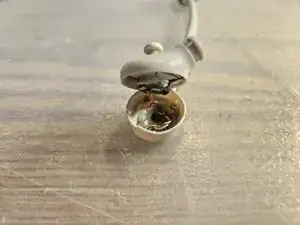

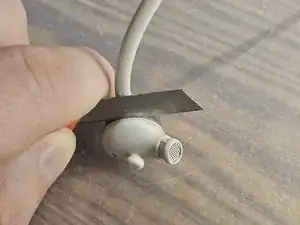

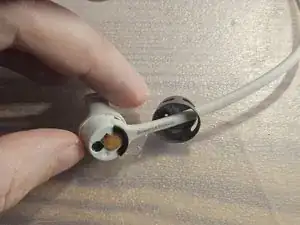

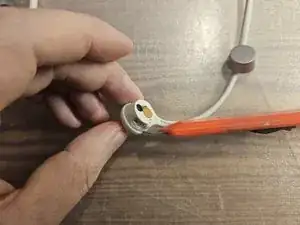

Чтобы открыть корпус наушника/динамика, осторожно вставьте острый предмет в разных местах вокруг шва

Со временем он откроется. Действуйте постепенно и осторожно, не прилагайте слишком много усилий за раз

Кабели зафиксированы в металлической оболочке и дополнительно закреплены клеем. Их можно удалить с лёгким усилием, не повредив металл (но я немного повредил резиновый кабель)

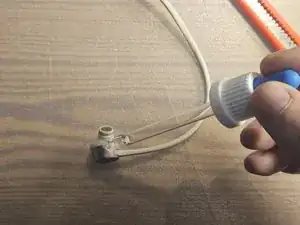

(По желанию) нанесите спирт на шов, чтобы размягчить клей

Схватив кабель плоскогубцами и удерживая металлическую оболочку пальцами, осторожно покачивайте в стороны, пока кабель не освободится

Кабель к наушнику состоит на самом деле из нескольких частей:

внешнего резинового кабеля

внутреннего черного кабеля с проводами, который может скользить взад-вперед внутри внешнего резинового кабеля

антенны Bluetooth у основания кабеля правого наушника

Внутри резинового кабеля, соединяющего правый и левый блоки управления, находится плоский FPC кабель. Его можно отсоединить от печатной платы правого блока управления позже

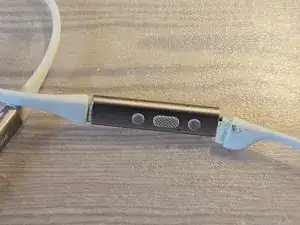

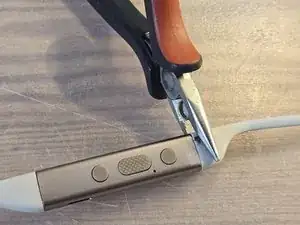

Резиновый кабель также удерживается на месте зажимом, который можно осторожно открыть, не повредив металлическую оболочку

Совет: используйте кусок ткани, чтобы предотвратить повреждение резинового кабеля при зажатии плоскогубцами

Удерживая металлическую оболочку пальцами и кабель плоскогубцами, осторожно покачивайте вверх и вниз, пока зажим и клей не освободятся

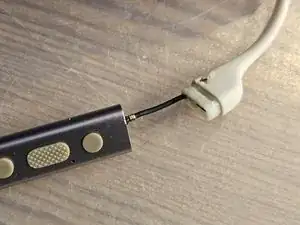

Чёрный кабель наушника можно протянуть обратно в резиновую оболочку. Это позволяет вытащить блок управления в сторону шейного оголовья на несколько сантиметров

Когда вытащите его достаточно далеко, отсоедините FPC, соединяющий шейное оголовье с правым блоком управления

Фокус в том, чтобы двигаться взад и вперёд: Сначала вытащите печатную плату блока управления к шейному оголовью, затем кнопки можно извлечь с другой стороны. Только после этого всю печатную плату можно выдвинуть к наушнику, чтобы полностью удалить металлическую оболочку!

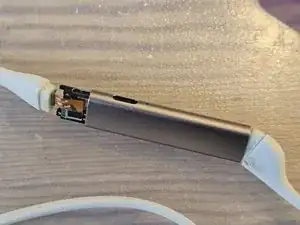

Вытяните печатную плату к шейному оголовью на несколько сантиметров

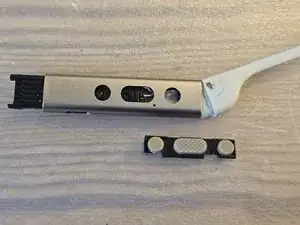

Удалите кнопки в сторону наушника

Скользите печатную плату обратно на место

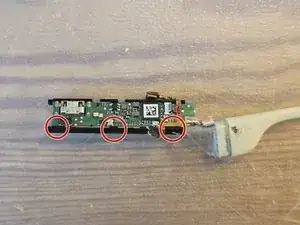

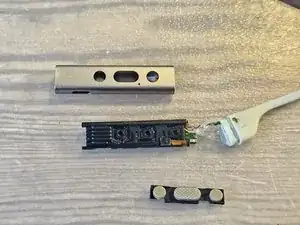

Теперь печатную плату можно вытащить в сторону наушника!

На гибком FPC расположены два микрофона. Осторожно подденьте их от пластикового корпуса

Чёрный пластиковый корпус затем можно удалить с помощью зажимов сзади

Игнорируйте прозрачную ленту, я добавил её временно, чтобы удерживать резиновую оболочку от черного кабеля наушника.

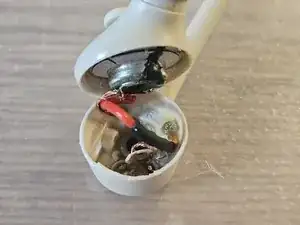

Причина, по которой я разобрал устройство, заключалась в диагностике сломанного контакта на правом наушнике (нет звука)

Существуют еще четыре провода для микрофона активного шумоподавления и переключателя для определения, когда наушники магнитно сцеплены (в результате чего воспроизведение приостанавливается)

Я перепаял один провод от переключателя магнитного детектора, чтобы использовать его для правого динамика, как на печатной плате, так и на конце динамика

Таким образом, я смог починить правый динамик без дополнительных кабелей или некрасивых модификаций. Единственная функция, которая теперь не работает, это обнаружение магнитного зажима.
