Снятие аккумулятора Edifier MP260

Перед началом разборки убедитесь, что колонка выключена и отключена от любого источника питания, чтобы избежать возможного удара током.

Я также выполнял это при полностью разряженном аккумуляторе, чтобы быть полностью уверенным.

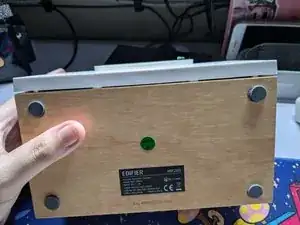

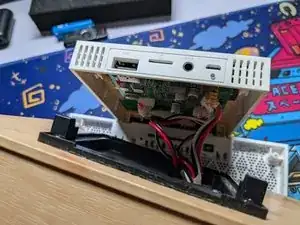

Внизу колонки аккуратно вставьте пластиковый инструмент для вскрытия в шов между передней панелью и корпусом. Осторожно подденьте переднюю панель, продвигаясь снизу вверх.

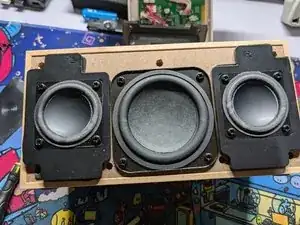

Будьте внимательны: в верхней части колонки находится каркас аккумулятора с нежными проводами. Следите, чтобы не повредить их при поддевании передней крышки. Также избегайте случайных проколов самого динамика.

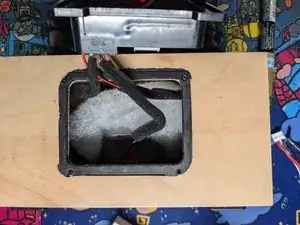

Крепление каркаса аккумулятора выполняется четырьмя винтами; в каркас входят сам аккумулятор, его провода, провода левого и правого каналов и основной аудиопровод. Используйте крестовую отвертку (PH2 или больше), чтобы их снять, и храните винты для последующей сборки.

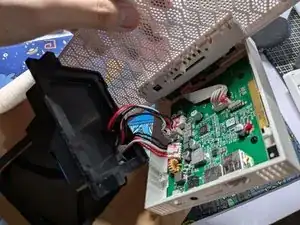

Теперь осторожно отсоедините кабель аккумулятора и провода динамиков от материнской платы. Для каждого разъёма аккуратно поднимите защёлку, чтобы отсоединить его. Можно использовать пальцы, но пинцет поможет при необходимости большей точности.

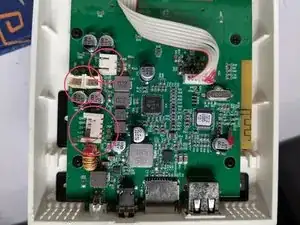

Обратитесь ко второму изображению: на нём отмечены три окружности — нижняя указывает на разъём аккумулятора, а средняя и верхняя — на провода динамиков.

Действуйте бережно, чтобы не касаться хрупких компонентов, включая конденсаторы и другие электрические детали поблизости, так как они могут сохранять остаточное напряжение и представлять риск удара током.

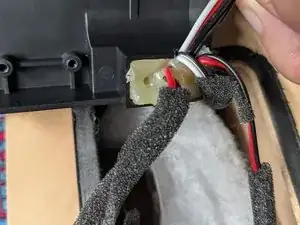

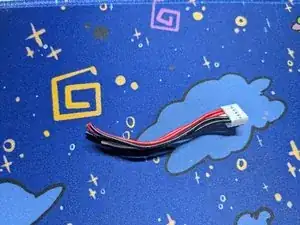

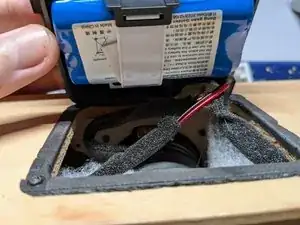

Провода проходят через отверстие в каркасе аккумулятора, которое также закреплено клеем. Самый простой способ вынуть провода аккумулятора из отверстия — просто их отрезать. Отрезайте их по одному, чтобы избежать короткого замыкания аккумулятора.

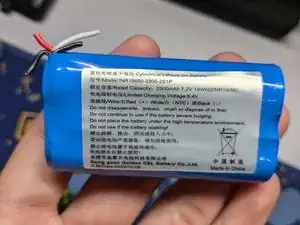

Чтобы извлечь аккумулятор из каркаса, отвинтите два винта, удерживающие его. Поскольку провода приклеены, используйте фен, чтобы размягчить клей, и осторожно вытяните кабель.

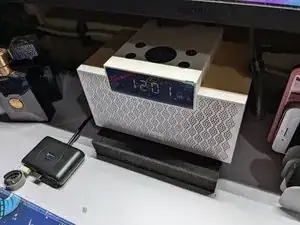

Для сборки колонки выполните шаги разборки в обратном порядке.
