Как ремонтировать Monster iBeats

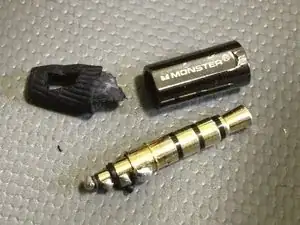

Снимите кабель с 3,5‑мм разъёма наушников. Можно использовать термофен, чтобы слегка подогреть место. Будьте осторожны, не перегрейте. Сосредоточьтесь на подогреве основания разъёма, а не разделённого конца или самого штекера.

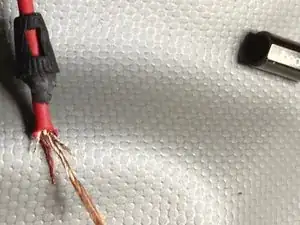

Если кабель и провода уже оторваны, дольше прогрейте основание разъёма, затем с помощью тонкогубцев попробуйте аккуратно вытащить его, не разрывая резиновую опору кабеля. Эта деталь придаёт аккуратный вид и удерживает кабель в металлическом корпусе iBeats для 3,5‑мм разъёма.

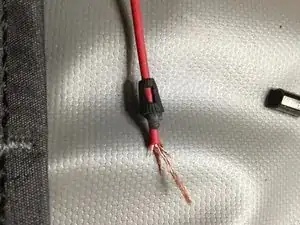

Отрежьте белый провод на длину 2 см, зелёный — 3 см, красный — 4 см и жёлтый — 5 см от края кабеля соответственно.

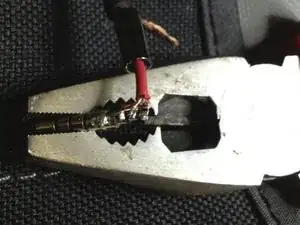

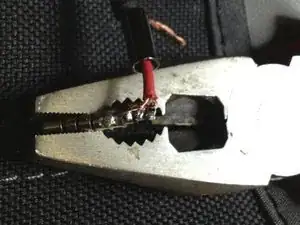

Затем припаяйте концы проводов заранее, чтобы подготовить их к пайке к четырём контактным местам 3,5‑мм разъёма. Закрепите разъём между губками плоских пассатижей. Можно зафиксировать ручки пассатижей резинкой или кусочком ткани.

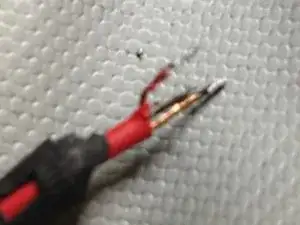

Припаяйте самый короткий провод к тонкому концевому контакту разъёма — это белый провод. Затем последовательно до жёлтого провода, который припаивают к более широкой кромке разъёма. Помните: припаивайте только очень небольшое количество припоя, не больше необходимого. Выполняйте работу максимально аккуратно, так как металлический корпус iBeats негибкий и пространство очень ограничено. Тщательно осмотрите перед пайкой.

После аккуратной пайки проводов, поддерживаемой плоскогубцами, внимательно проверьте, не соединены ли между собой какие‑то провода при пайке. Если Вы обнаружите, что два провода припаяны вместе, аккуратно удалите лишний припой, стараясь сделать это максимально щадяще. Слишком агрессивные попытки могут ослабить резиновый разделитель между камерами разъёма и повысить риск внутреннего короткого замыкания.

После этого убедитесь, что оголённые участки проводов закрыты, подвинув кабель к краю разъёма. Это тонкий приём, но не давите слишком сильно, чтобы не переломать провода.

Полезно обработать открытые участки несопротивляющимся элементом или просто использовать прозрачную ленту, чтобы предотвратить короткое замыкание между оголёнными контактами. Если Вы полностью уверены в качестве пайки, можно аккуратно капнуть немного суперклея на припаянные места, но он может сохнуть до 10 минут. Если у Вас есть антикоррозийный или изолирующий спрей либо лента, используйте их для защиты соединений.

Теперь вставьте разъём в металлический корпус iBeats, предварительно распылив быстросохнущий фиксатор внутри корпуса, чтобы разъём плотно сидел на месте. Затем вставьте резиновую опору кабеля в другой конец металлического корпуса аналогичным образом.

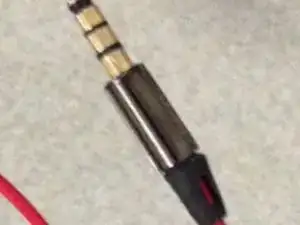

Если присмотреться к изображению, можно увидеть небольшой зазор между держателем кабеля и металлическим корпусом iBeats. Если Вы хорошо распылили фиксатор и плотно всё вставили, этого зазора больше не будет, и наушники будут выглядеть аккуратно. Это придаст работе профессиональный вид.

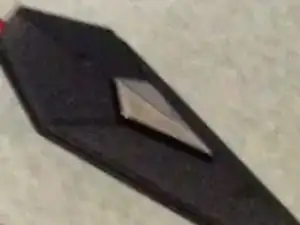

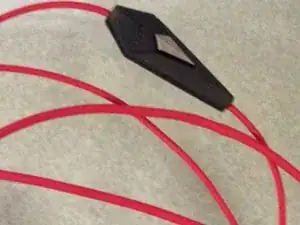

Мы только что отремонтировали дефектную часть 3,5‑мм разъёма. Теперь приступаем к ремонту кнопки ControlTalk, которая выходит из строя из‑за разрыва цепи или одного из проводов внутри отсека ControlTalk.

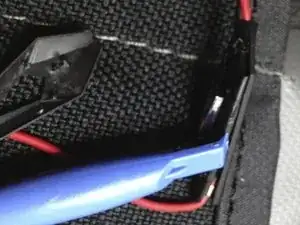

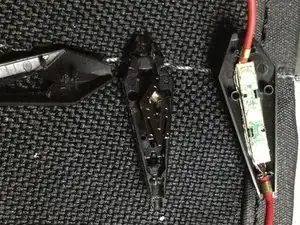

Начнём. Снимите панель ControlTalk с помощью пластиковой лопатки или инструмента для вскрытия, аккуратно поддев её и приподнимая. Затем аккуратно снимите среднюю часть. Будьте особенно осторожны, так как отсек ControlTalk не имеет внешних винтов или зажимов. Его держат маленькие внутренние фиксаторы. Они очень хрупкие и легко ломаются.

Когда Вы доберётесь до основания и увидите плату, проверьте, не нарушена ли цепь. Осмотрите внимательно. Не спешите с выводами. Проблема может заключаться в разрыве цепи, оторванном проводе или в жёсткости кнопки из‑за влаги и пыли. Диагностируйте и действуйте по ситуации.

Частая проблема — это разрыв цепи или отвалившийся провод. Аккуратно припаяйте плату при необходимости. Если белый провод или любой другой оторвался от назначенной точки, припаивайте осторожно. Немного лишнего припоя может расплавить соседние элементы. Если Вы случайно попали припоем на плату или припаяли неправильно, будьте терпеливы при разборке и исправлении — резкие движения могут повредить плату или оторвать элементы. Сосредоточьтесь в процессе.

Похоже, Вы уже проделали большую часть работы. Пора получить результат. Установите обратно снятые части после успешного ремонта ControlTalk. Не торопитесь. Табы должны совпасть точно так же, как и раньше, иначе ControlTalk будет постоянно расшатываться или оставаться наполовину открытым с одного края. Это обычно происходит, если один из защёлок или выравнивающих элементов был повреждён при настройках.

Помните, здесь нет винтов или металлических креплений. Только пластиковые фиксаторы удерживают элементы на месте, хотя они и хрупкие. Небрежность или неосторожность достаточно, чтобы они стали непригодны. Они могут сломаться при небольшом усилии, поэтому обращайтесь с ними аккуратно.

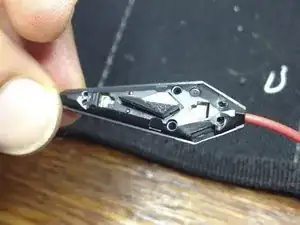

После того как Вы совместите среднюю крышку поверх платы ControlTalk, работа почти завершена. Просто установите последнюю верхнюю часть и аккуратно надавите, пока не услышите лёгкий щелчок защёлки. Всё готово. Тщательная подгонка обеспечивает такое же ощущение и внешний вид ControlTalk, как до ремонта. Никто не заметит, что Вы вскрывали этот элемент для ремонта.

После установки верхней защёлки она должна выглядеть аккуратно выровненной относительно основания. Слегка расширенный зазор — это ошибка или некорректная сборка. Это критично. Но это можно исправить. Откройте первую верхнюю крышку и проверьте, правильно ли стоят её тонкие язычки основания. Если нет, Вам придётся попытаться их выправить. Можно использовать быстросхватывающий клей, чтобы зафиксировать их обратно. Но не наносите такой материал непосредственно на корпус. Крепиться и выравниваться должны только язычки.

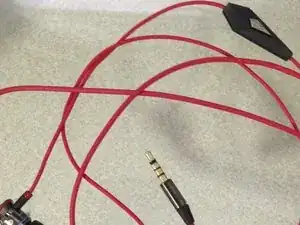

Если у Вас были дефектные наушники Monster iBeats ControlTalk, которые не реагировали на нажатие кнопки ответа, отключения звука или воспроизведения, то Вы только что устранили эту проблему. Приятного пользования.
