Замена аккумулятора Bose NC700
Bose не продаёт аккумуляторы для NC700 и, похоже, не выпускает заменяемые блоки. Я даже не смог найти китайский аналог. В этом руководстве я описываю процесс замены оригинального аккумулятора на универсальный аккумулятор.
Пожалуйста, не предпринимайте эту операцию, если у вас нет базовых знаний в электронике и вы никогда не паяли.
Шаг 1

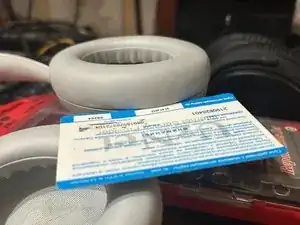

Используйте пластиковую карту, чтобы снять амбушюр с левой чашки. Вставьте карту в щель и совершите вращательное движение.
Шаг 2

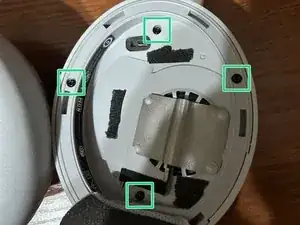

Снимите тканевую накладку и выкрутите четыре винта отвёрткой Torx TR6.
Шаг 3

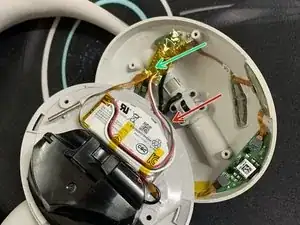

Осторожно отсоедините гибкий кабель.
Перережьте три провода аккумулятора. Режьте по одному проводу, чтобы избежать короткого замыкания!
Шаг 4

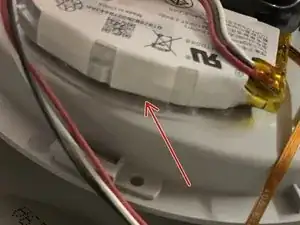

Аккумулятор приклеен к корпусу. Используйте нож, чтобы аккуратно отрезать аккумулятор. Следите, чтобы не повредить аккумулятор!
Обязательно удалите остатки клея с корпуса.
Шаг 5

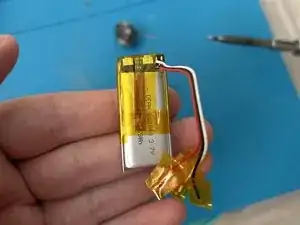

Снимите оболочку со старого аккумулятора.
Шаг 6

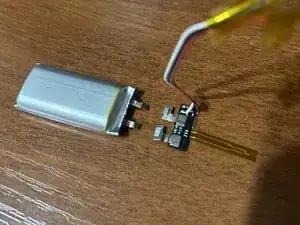

Отрежьте контроллер от старого аккумулятора.
Шаг 7

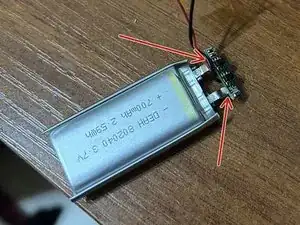

Отрежьте контроллер от нового аккумулятора.
Шаг 8

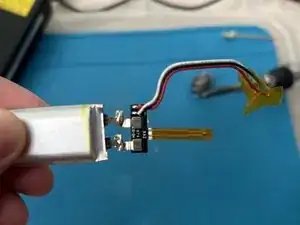

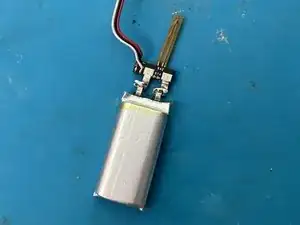

Запаяйте новый аккумулятор к старому контроллеру. Соблюдайте полярность!
Шаг 9
Измерьте напряжение на контактах контроллера. Скорее всего вы получите 0 вольт. Необходимо «разбудить» контроллер.

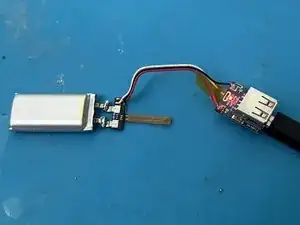

Используйте любой внешний контроллер для аккумулятора. Припаяйте аккумулятор к клеммам батареи на контроллере.

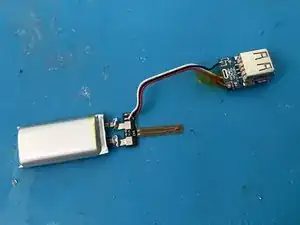

Подключите зарядку через внешний контроллер на 5–10 минут.
Отключите кабель зарядки и проверьте, что аккумулятор подаёт напряжение. При необходимости зарядите аккумулятор до 4 вольт.
Отпаять внешний контроллер.
Шаг 10

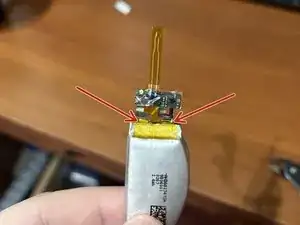

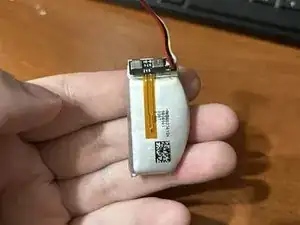

Закрепите контроллер на аккумуляторе лентой.
Шаг 11
Припаяйте аккумулятор. Используйте термоусадочную трубку или клейкую ленту, чтобы изолировать место пайки.
Наушники включатся, когда вы припаиваете аккумулятор. Выключите наушники.
Шаг 12

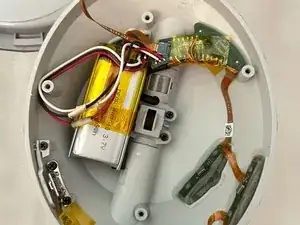

Разместите аккумулятор внизу чашки.
Заключение
Для сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
