Замена внутренних компонентов Solio Rocsta

В этом руководстве показано, как извлечь аккумулятор и материнскую плату из корпуса Solio Rocsta.

Шаг 1

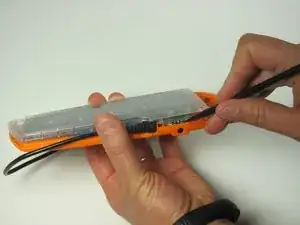

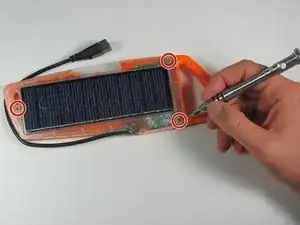

Уберите три винта Torx T7 длиной 7 мм.

Шаг 2

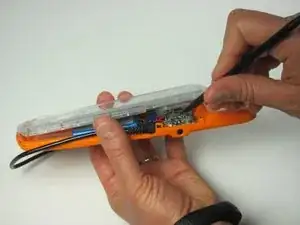

Вставьте плоский конец лопатки между верхней панелью и корпусом.

Используйте лопатку как рычаг, чтобы аккуратно приподнять две панели.

При приподнимании будьте осторожны, чтобы не сломать маленький оранжевый зажим, удерживающий верхнюю панель на корпусе.

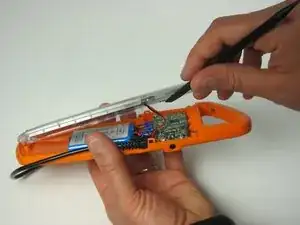

Поднимите панель вверх и в сторону, чтобы отсоединить её от корпуса.

Будьте осторожны при подъеме, чтобы не повредить проводку, соединяющую материнскую плату с панелью.

Шаг 3

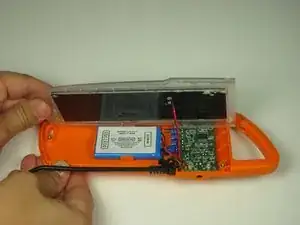

Снимите панель с корпуса и положите её рядом с устройством.

Помните о осторожности при подъеме, чтобы не повредить проводку, соединяющую материнскую плату с панелью.

Шаг 4

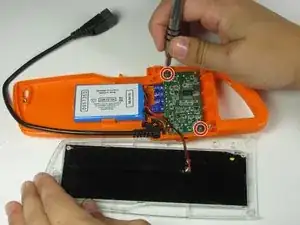

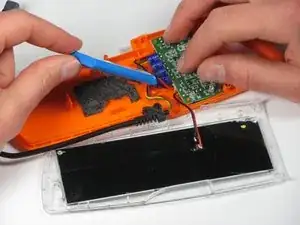

Уберите два винта Torx T6 длиной 6 мм с материнской платы.

Шаг 5

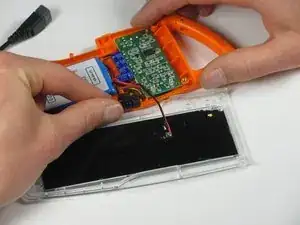

Поднимите конец USB-кабеля из корпуса.

Кабель установлен на оранжевую опору.

Шаг 6

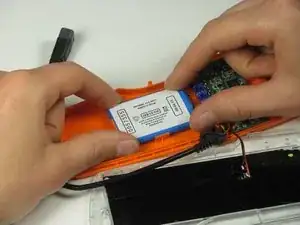

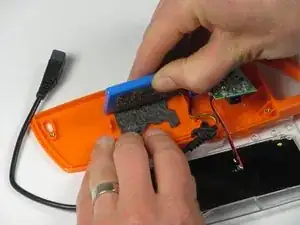

Поднимите аккумулятор пальцами или плоским концом лопатки.

Будьте готовы приложить усилия, так как аккумулятор приклеен к корпусу.

Не пытайтесь полностью извлечь аккумулятор, так как проводка соединяется с материнской платой.

Шаг 7

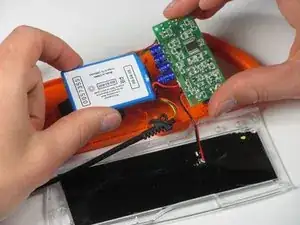

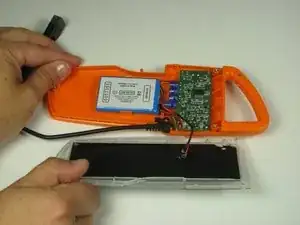

Уберите аккумулятор и материнскую плату из корпуса.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
