Замена кабеля зарядки Solio Rocsta
Кабель зарядки Solio Rocsta является основным соединением для зарядки/использования вашего устройства. В этом руководстве мы покажем вам, как заменить кабель зарядки, если он больше не работает или нуждается в ремонте.
Обратите внимание, что это руководство требует пайки. Для получения дополнительной информации о том, как паять и распаивать соединения, посетите это руководство.
Шаг 1

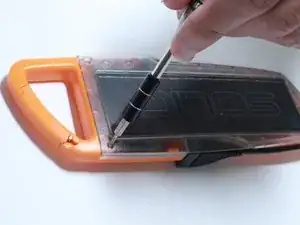

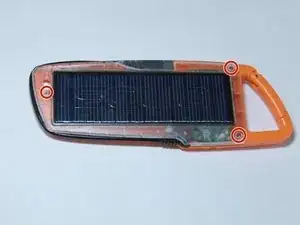

Найдите и открутите три винта длиной 5,72 мм, которые крепят верхнюю крышку, используя отвертку T6 Torx.
Шаг 2

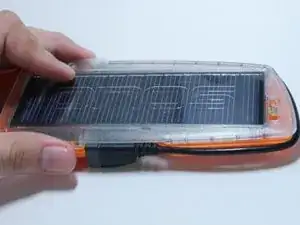

Снимите верхнюю крышку.

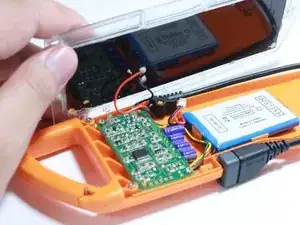

Внимание: солнечная батарея прикреплена к верхней крышке и соединена с платой через короткий провод.
Шаг 3

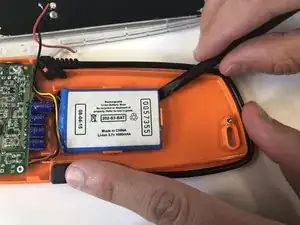

С помощью лопатки освободите батарею от задней крышки.
Шаг 4

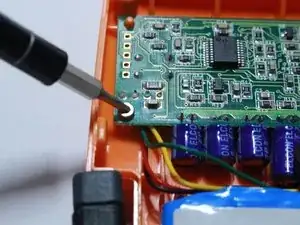

Открутите винты длиной 5,66 мм, крепящие плату к корпусу.
Шаг 5

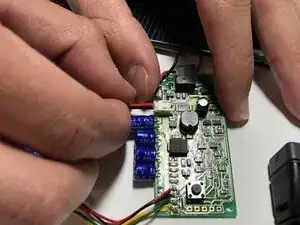

Перевернув плату, найдите разъем батареи.
Держите компонент, к которому подключена батарея, и осторожно выньте кабель.
Шаг 6

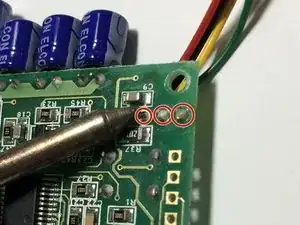

С помощью паяльника распаяйте четыре кабеля, соединяющие кабель зарядки с платой.
Провод питания состоит из четырех кабелей. Запомните расположение каждого кабеля для упрощения повторной пайки.
Для получения дополнительной информации о том, как паять и распаивать соединения, посетите это руководство.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
