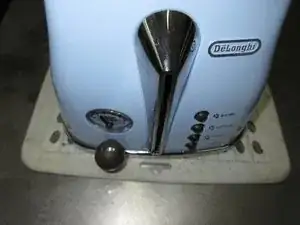

De' Longhi CTOV 2103- AZ
Показываю, как он открывается.
Шаг 1

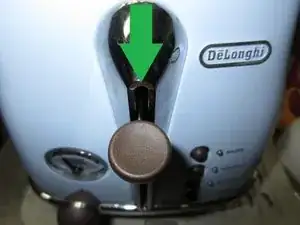

Сначала отключите кабель. ...Снимите рычаг — он защёлкивается.
Выньте ящик.
Теперь очистите его пылесосом.

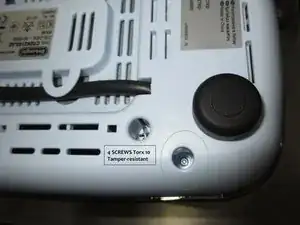

На нижней стороне видны 4 винта Torx 10 — по одному в каждом углу.
Шаг 2

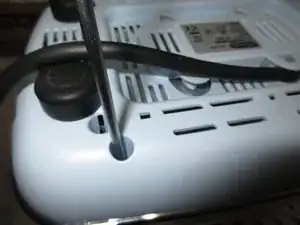

Крупный план винта
Шаг 3

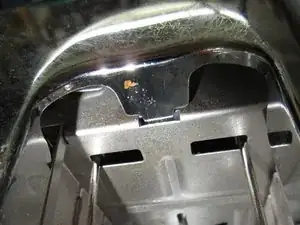

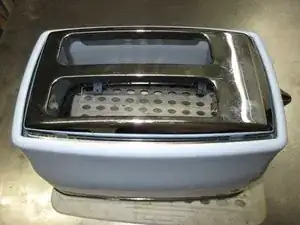

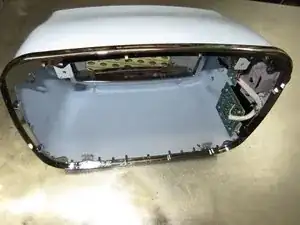

здесь две фотографии корпуса и хромированной пластиковый рамки.
Шаг 4

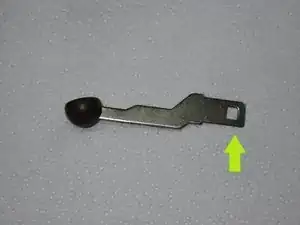

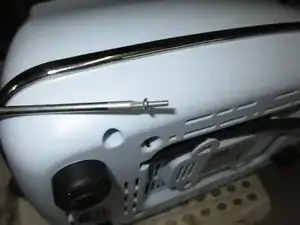

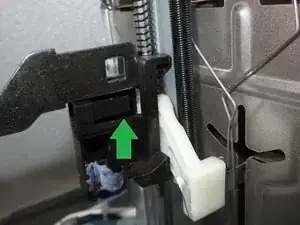

Здесь показаны детали рычага и то, как он защёлкивается в механизме.
Это показывает, как разблокировать его при разборке корпуса. Удачи. ;)
Шаг 5

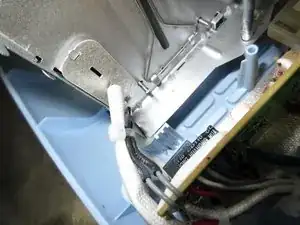

Крупный план датчика: это маленькая чёрная бусинка на чёрных шлангах, которая привязана к белому шлангу.
Шаг 6

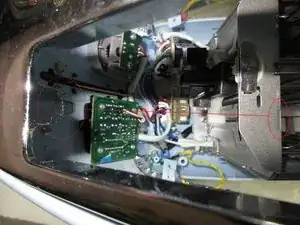

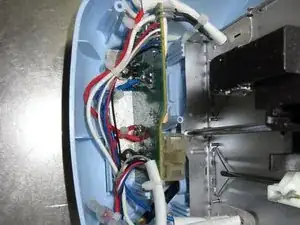

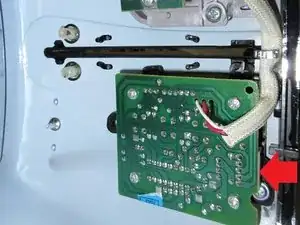

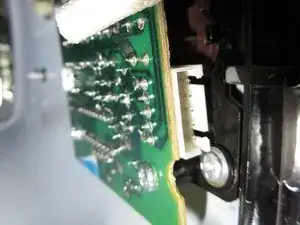

Разъём от основной платы к плате переключателей.
Шаг 7

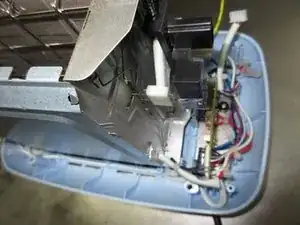

Детали вилки и нижней части после разборки.
Где найти клемму для жёлтого провода заземления я покажу в следующем шаге. :)
Шаг 8

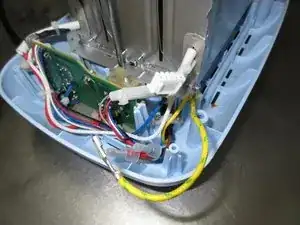

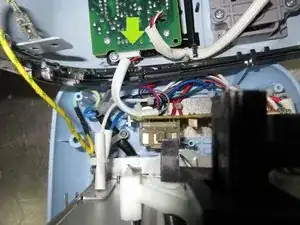

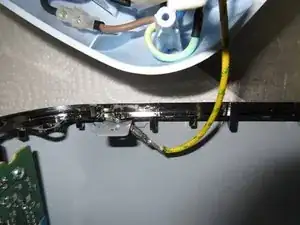

здесь видно, куда подсоединён жёлтый провод.
Шаг 9
Сборка: разместите все кабели на своих местах, не забудьте жёлтый провод у корпуса !!!

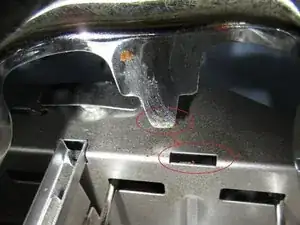

Посмотрите на фото, как установить металлическую защёлку в правильное положение!
Шаг 10
Здесь защёлка находится в правильном положении.
НЕ забудьте провести тест изоляции. Проверьте проводку мультиметром.

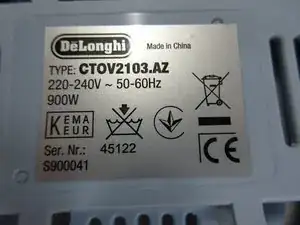

Сделано в Китае.
Надеюсь, было интересно, и фотографии помогут. Привет. :)
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
