Ремонт магнитного переключателя тостера
На нашем тостере Philips HD2626 появилась следующая ошибка:
Вы можете нажать на рычаг тостера, и тогда процесс обжарки запускается, т.е. нагревательные спирали нагреваются. Однако рычаг сразу поднимается, как только вы отпускаете его. Если вы не хотите постоянно стоять рядом с тостером, вы можете попробовать следовать этому руководству.
Причиной, по которой это произошло у меня, было то, что магнитный переключатель был грязным. Крошки попали между магнитом и якорем, что мешало правильной работе.
Шаг 1

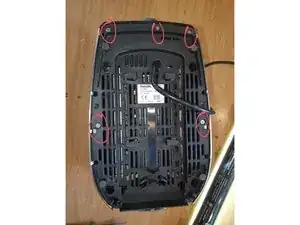

Удалите пять винтов, но винты в верхней левой и правой частях являются специальными. Я смог ослабить их с помощью тонкогубцев и немного посоздавал проблемы, заменив их на винты с крестовой головкой.

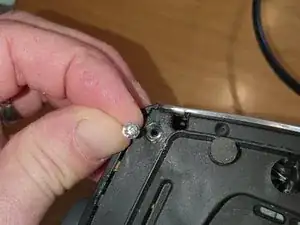

На втором изображении показан очень неудобный для ремонта винт. Спасибо, Philips!
Шаг 2

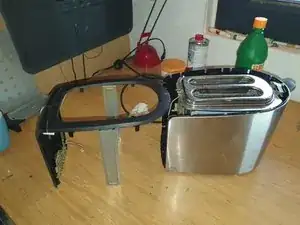

Теперь боковая стенка может быть открыта и снята вместе с крышкой.
Делайте это осторожно. Я сломал крышку.

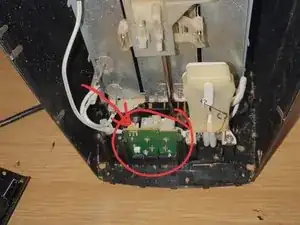

Управляющая электроника расположена на боковой стенке и подключена к магнитному переключателю через разъем. Разъем необходимо отсоединить (в моем случае он почти сам отсоединился).
Шаг 3

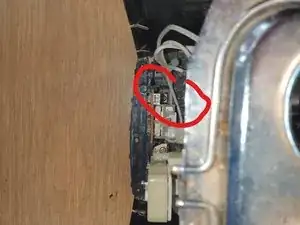

Стрелка указывает на разъем, подключаемый к управляющей электронике. При сборке подключите соответствующим образом.
Магнитный переключатель удерживается на месте зажимом, который прикреплен к дну тостера (см. второе изображение).
Шаг 4
У меня были крошки между магнитами и якорем, которые мешали им работать должным образом. Я удалил/соскоблил эти крошки.
Затем соберите в обратном порядке.
Заключение
Следуйте шагам в обратном порядке, чтобы собрать ваше устройство.
Перевод руководства с ifixit.com
