Замена резервной батарейки Texas Instruments TI-92

Первый шаг любого ремонта — снятие передней крышки.

Одной рукой удерживайте заднюю часть калькулятора, другой — крышку.

Снимите крышку, потянув её с одной из сторон.

Поверните калькулятор передней стороной к себе.

Сдвиньте фиксатор, расположенный в верхней части калькулятора, в положение разблокировки.

Фиксатор

Чтобы снять заднюю крышку, сдвиньте её от фиксатора вниз по корпусу калькулятора, пока она не перестанет двигаться.

Затем, повернув калькулятор передней стороной вниз, поднимите заднюю крышку вверх.

Теперь калькулятор должен быть расположен передней стороной вниз, как показано на втором изображении.

Перед извлечением резервной батарейки убедитесь, что батарейки типа AA установлены, чтобы не произошло потери данных.

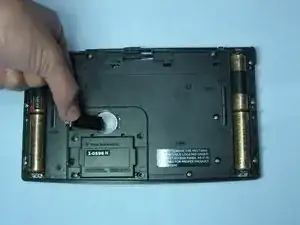

Используя крестовую отвёртку №00, выкрутите 19-миллиметровый винт, расположенный в центре задней панели калькулятора, на панели с надписью «Test Access».

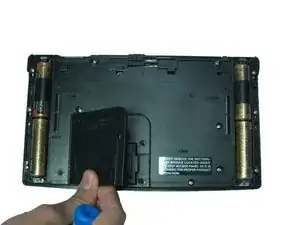

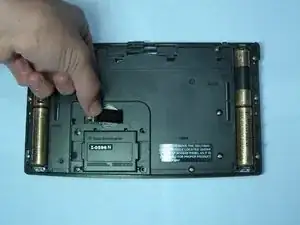

Выкрутите винт и поднимите панель, чтобы получить доступ к батарейке.

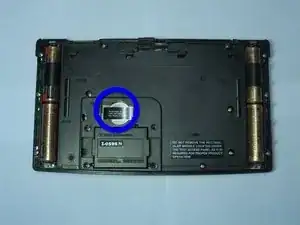

Теперь под небольшой металлической крышкой, закреплённой винтом, видна резервная батарейка.

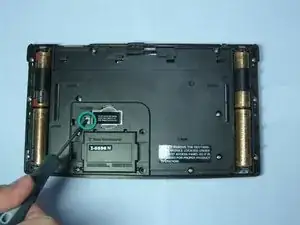

Той же отвёрткой выкрутите 4,6-миллиметровый винт, расположенный под панелью слева от резервной батарейки.

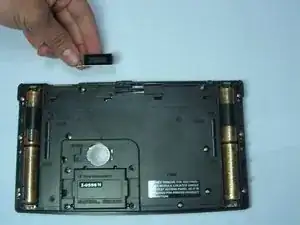

Снимите металлическую крышку, удерживающую резервную батарейку на месте.

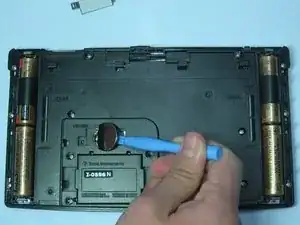

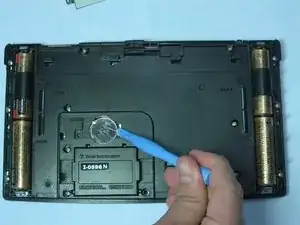

Воспользуйтесь инструментом для открытия iPod или аналогичным инструментом, чтобы приподнять правую сторону резервной батарейки.

Батарейка должна выскочить из своего гнезда.

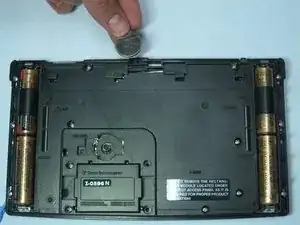

После того как батарейка будет наклонена и выведена из разъёма, просто извлеките её руками.
