Обслуживание клавиатуры Texas Instruments TI-92

Первый шаг любой ремонтной операции — снять переднюю панель.

Держите корпус калькулятора одной рукой, а крышку — другой.

Снимите крышку, потянув её с одной из сторон для удобства.

Разместите калькулятор так, чтобы верхняя часть была обращена к Вам.

Сдвиньте фиксатор, расположенный в верхней части калькулятора, в положение «разблокировать».

«Фиксатор»

Чтобы снять заднюю крышку, сдвиньте крышку от фиксатора в направлении к нижней части калькулятора, пока крышка больше не будет сдвигаться.

Затем, положив переднюю часть калькулятора вниз, потяните заднюю крышку вверх.

Калькулятор теперь должен быть ориентирован передней частью вниз, как показано на рисунке 2.

Батарейки теперь оголены, и калькулятор лежит лицевой частью вниз, задняя часть — к Вам.

Извлеките нижнюю батарею, надавив на батарею в Вашу сторону и вынимая её из дальнего конца.

Если Вы не можете выполнить предыдущий шаг пальцем, попробуйте использовать плоский инструмент, например инструмент для вскрытия.

После того как нижняя батарея будет извлечена, сдвиньте или подтолкните другую (верхнюю) батарею в Вашу сторону, пока она полностью не откроется в отсеке для батареи.

Теперь просто извлеките батарею.

Используя крестообразную отвертку Phillips №00, открутите двенадцать винтов длиной 11,8 мм, показанных на рисунке и расположенных на задней части калькулятора.

Открутите винт длиной 19 мм, расположенный примерно в центре задней части калькулятора.

Снимите панель, удерживаемую этим винтом.

Используя ту же крестообразную отвертку, открутите оставшиеся три винта длиной 11,8 мм.

Используя инструмент для вскрытия, поднимите обе стороны прямоугольного модуля, удерживая остальную часть калькулятора плоско на поверхности лицевой стороной вниз.

Может возникнуть значительное сопротивление со стороны модуля. Не прикладывайте чрезмерную силу, чтобы не повредить его. Используйте небольшие усилия, чтобы постепенно вывести модуль.

Выньте прямоугольный модуль, когда он достаточно освободится.

Теперь поднимите заднюю крышку калькулятора, удерживая остальную его часть плоско на поверхности.

Будьте осторожны, чтобы не наклонять переднюю часть калькулятора в этот момент. Кнопки клавиатуры теперь не поддерживаются и могут сместиться.

Здесь мы используем переднюю панель, отделённую от материнской платы.

Не наклоняйте эту часть, если не хотите, чтобы все клавиши выпали из лицевой панели.

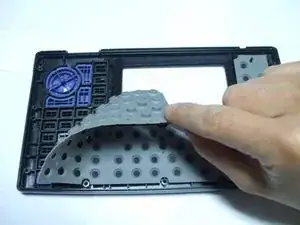

Снимите резиновый контакт, лежащий поверх клавиш.

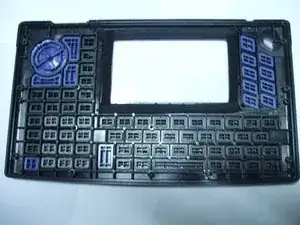

После снятия резинового контакта клавиши можно извлекать для замены, чистки или других манипуляций.

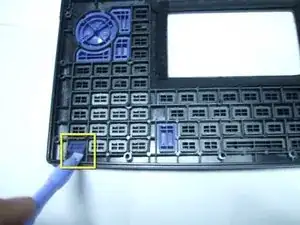

Для удобства извлечения отдельных клавиш можно использовать инструмент для вскрытия или, предпочтительнее, пинцет.

При установке клавиш обратно в лицевую панель убедитесь, что они вставлены в правильном направлении.

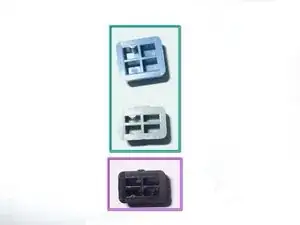

Ориентировать «верх» можно по полуцилиндрическому выступу на обратной стороне клавиши.

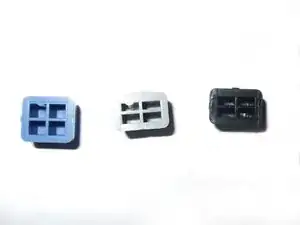

Серые и синие клавиши имеют выступ в верхнем левом отверстии при взгляде на обратную сторону клавиши.

Чёрные клавиши, напротив, имеют выступы в нижнем левом отверстии при взгляде на обратную сторону клавиши.

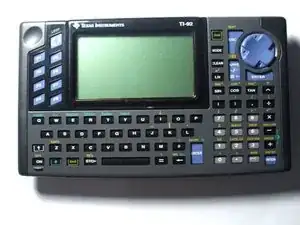

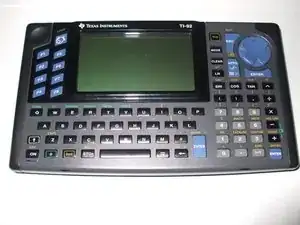

Используйте показанные здесь изображения как руководство для расположения клавиш, если они выпали или Вы решили их снять.
