Замена дисплея Texas Instruments TI-92

Первый шаг любой ремонтной операции — снять переднюю крышку.

Возьмите калькулятор за заднюю часть одной рукой, а крышку — другой.

Снимайте крышку, потянув с одной из сторон для облегчения удаления.

Разместите калькулятор так, чтобы верхняя часть была обращена к вам.

Сдвиньте фиксатор, находящийся в верхней части калькулятора, в положение «открыто».

«Фиксатор»

Чтобы снять заднюю крышку, сдвиньте крышку от фиксатора в направлении к нижней части калькулятора, пока она больше не будет скользить.

Затем, удерживая переднюю часть калькулятора вниз, поднимите заднюю крышку вверх.

Калькулятор должен быть теперь ориентирован лицевой частью вниз, как показано на изображении 2.

Батарейки теперь открыты, и калькулятор лежит лицевой стороной вниз, задняя часть обращена к вам.

Удалите нижние батарейки, нажав батарейку в вашу сторону и вытаскивая её из дальнего конца.

Если не удаётся выполнить предыдущий шаг пальцем, попробуйте использовать плоский инструмент, например лопатку для вскрытия.

После того как нижняя батарейка извлечена, сдвиньте другую (верхнюю) батарейку в вашу сторону, пока она полностью не обнажится в гнезде для батарейки.

Теперь просто извлеките батарейку.

Используя крестовую отвертку Philips #00, выкрутите двенадцать винтов длиной 11,8 мм, показанных на изображении и расположенных на задней части калькулятора.

Открутите винт длиной 19 мм, расположенный примерно в центре задней части калькулятора.

Снимите панель, удерживаемую этим винтом.

Используя ту же крестовую отвертку, выкрутите оставшиеся три винта длиной 11,8 мм.

С помощью лопатки для вскрытия подденьте обе стороны прямоугольного модуля, удерживая остальную часть калькулятора плоско на поверхности лицевой стороной вниз.

Модуль может оказывать сильное сопротивление. Не применяйте чрезмерную силу, чтобы не повредить его. Используйте небольшие удары силы, чтобы постепенно вынуть модуль.

Выньте прямоугольный модуль, когда он станет достаточно свободным.

Теперь поднимите заднюю крышку калькулятора, удерживая остальную часть плоско на поверхности.

Будьте осторожны, чтобы не наклонять переднюю часть калькулятора на этом этапе. Кнопки клавиатуры теперь не зафиксированы и могут выпасть из положения.

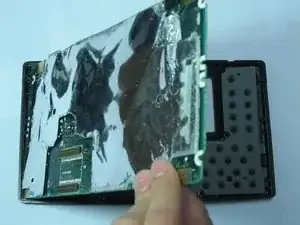

Поднимите материнскую плату, удерживая остальную часть калькулятора прочно на месте.

Материнская плата теперь отделена от остальной части калькулятора.

Положите материнскую плату на поверхность экраном LCD вниз.

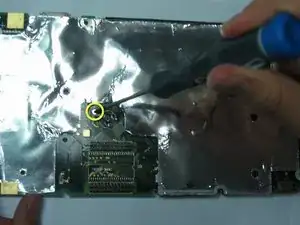

Используя крестовую отвертку #00, открутите винт, расположенный слева от пружинного элемента недалеко от центра материнской платы.

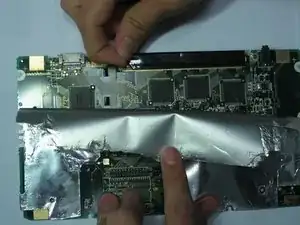

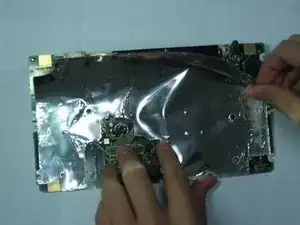

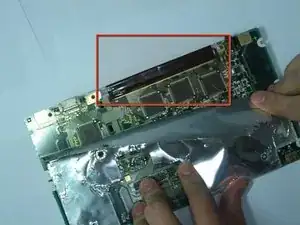

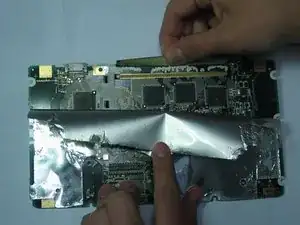

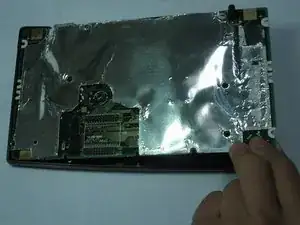

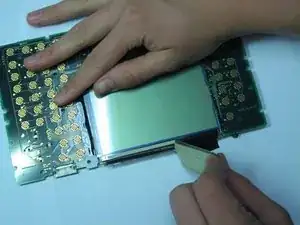

Поднимите материал, покрывающий материнскую плату, начиная с верхнего правого угла. Отделяйте фольгу только примерно до половины длины.

Убедитесь, что вы медленно поднимаете пластик покрывающего материала, а не фольгу, иначе фольга порвётся.

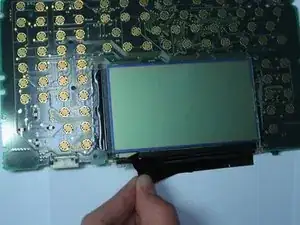

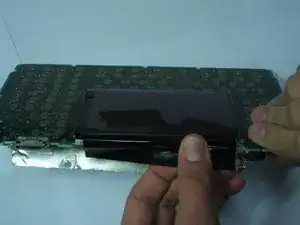

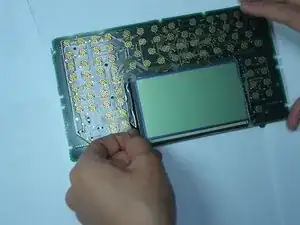

Теперь медленно поднимите чёрную ленту, расположенную в верхней части калькулятора.

Если вы снимете ленту, её придётся заменить, поэтому если у вас нет запчасти для замены, не снимайте её.

Неизвестен следующий шаг
