Быстрая проверка подключения антенны для Delphi MyFi XM2GO

Найдите большую кнопку на верхней части устройства.

Нажмите кнопку и сдвиньте крышку в сторону от кнопки.

Защёлка для извлечения батареи может выскочить.

Возьмитесь за красную вытяжную бирку и потяните вниз, чтобы разблокировать защёлку.

Выньте батарею.

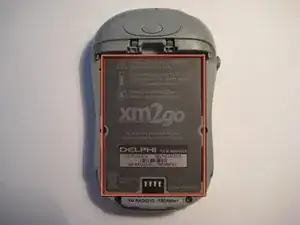

Под батареей находится магнитная прокладка, показанная красным, которая экранирует помехи батареи для приёма спутниковой антенны XM.

Эта прокладка приклеена к задней части устройства как наклейка и может быть удалена.

ВНИМАНИЕ: Не эксплуатируйте устройство без этого магнитного экрана.

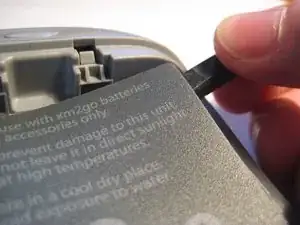

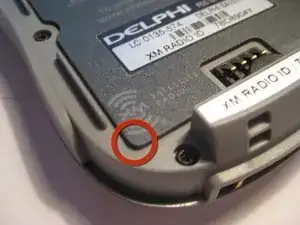

Внизу слева у магнитной прокладки угол можно приподнять, чтобы открыть разъём U.FL антенны. Для поддевания углов можно использовать лопатку или ногти.

Эти разъёмы U.FL являются стандартными для большинства портативных устройств и Wi‑Fi модулей. Они могут отсоединяться при эксплуатации и их следует проверить при отсутствии приёма.

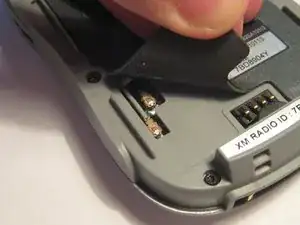

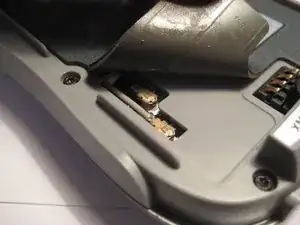

Приподнимите угол и обратите внимание на два разъёма, идущие к плате.

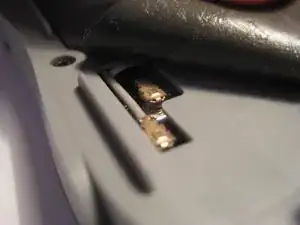

Оба этих разъёма должны быть плотно прикреплены к плате. Надавите на них плотно, чтобы убедиться в полном контакте.

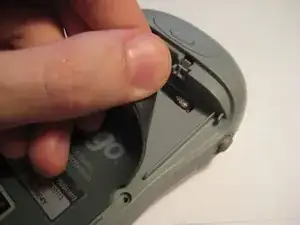

В верхнем правом углу магнитную прокладку можно приподнять, чтобы проверить ещё один разъём U.FL, как в третьем шаге.

После проверки прокладку можно снова прижать, чтобы закрепить.

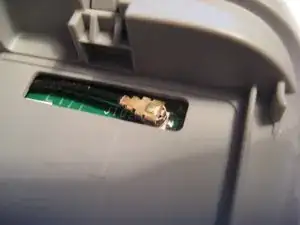

Попробуйте надавить на разъём U.FL, как показано на этой фотографии, чтобы убедиться в надёжном соединении.
