Снятие ЖК-экрана Delphi Myfi XM2GO

Найдите большую кнопку на верхней части устройства.

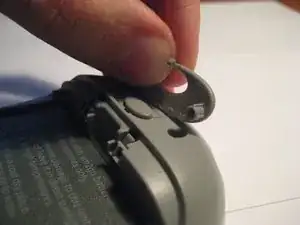

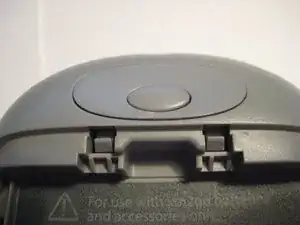

Нажмите на кнопку и сдвиньте крышку в сторону от кнопки.

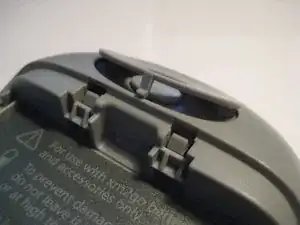

Выпирающий язычок для извлечения батареи может приподняться.

Возьмитесь за красный вытяжной язычок и потяните вниз, чтобы разблокировать защёлку.

Выньте батарею.

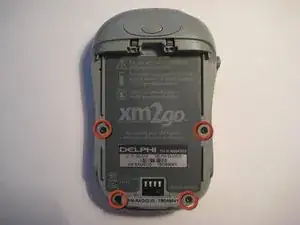

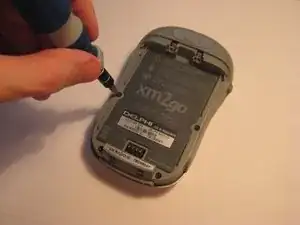

Удалите четыре винта с нижней части устройства, используя отвёртку Torx T6.

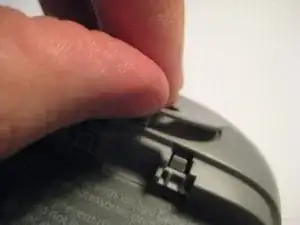

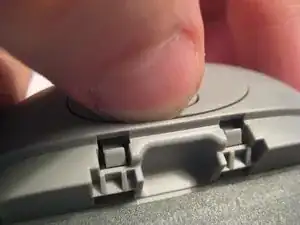

Снимите крышку кнопки на задней части устройства, поддев её лопаткой или ногтем.

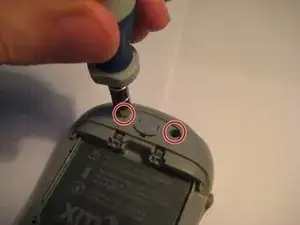

Удалите два винта под кнопкой, используя отвёртку Torx T6.

Снимите заднюю крышку.

Снимите кнопку питания, потянув её влево.

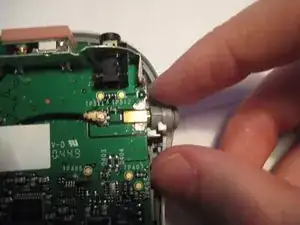

Снимите пластиковый разъём удлинителя антенны на правой стороне устройства.

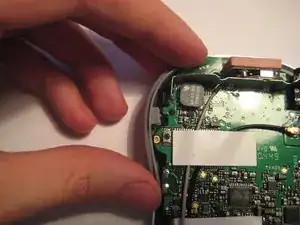

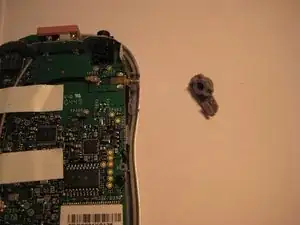

Поднимите материнскую плату вверх, чтобы вынуть её из устройства.

ЖК-экран и клавиатура соединены с материнской платой только ленточными кабелями. Они будут свисать при извлечении платы.

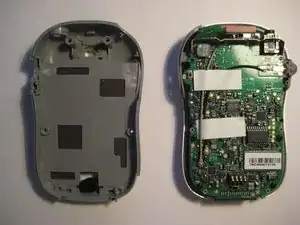

Для начала должна быть обнажена логическая плата.

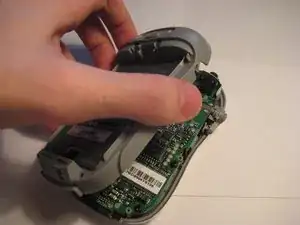

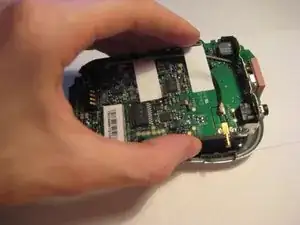

Переверните устройство (см. второе изображение).

ВНИМАНИЕ: Клавиатура слабо прикреплена ленточным кабелем и может сместиться при переворачивании устройства.

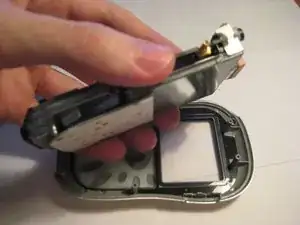

Осторожно приподнимите клавиатуру с правой стороны, переворачивая влево.

ПРИМЕЧАНИЕ: Клавиатура прикреплена слева ленточным кабелем. Пока не удаляйте её полностью.

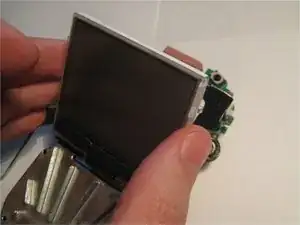

Поверните ЖК-экран, потянув за верх и стороны, оставив низ прикреплённым.

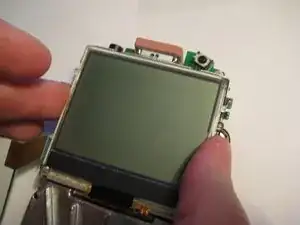

Продолжайте поворачивать экран, пока он не ляжет лицевой стороной вниз.

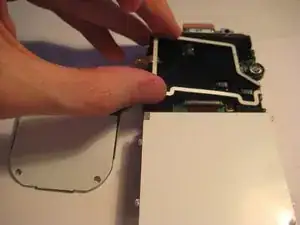

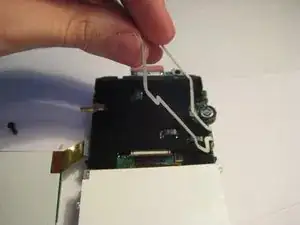

Поверните проволочную рамку, которая была под ЖК-экраном, с левой стороны.

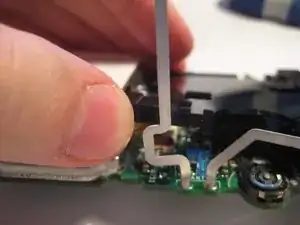

ВНИМАНИЕ: Проволока изгибается при повороте рамки. Прилагайте минимально необходимую силу.

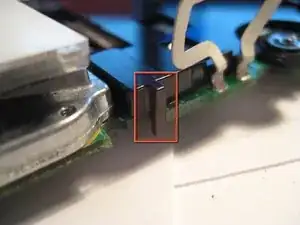

Когда рамка расположена перпендикулярно устройству, найдите две чёрные пластиковые защёлки, показанные в двух красных кругах.

В следующих изображениях показаны более детальные виды.

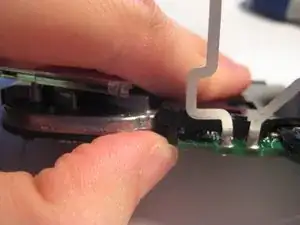

ДЕРЖА обеими руками, потяните защёлки наружу, чтобы отсоединить пластиковую крышку от платы.

После освобождения защёлок поверните пластиковую крышку вверх.

После небольшого поворота крышку можно снять с устройства.

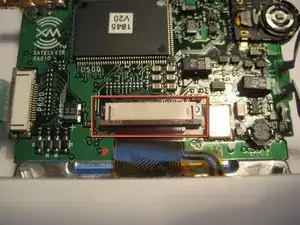

После снятия пластиковой крышки найдите белый ленточный разъём, выделенный красным квадратом.

Поверните устройство на 90 градусов против часовой стрелки, чтобы снять ленточный разъём.

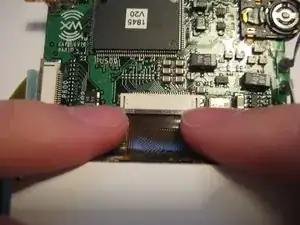

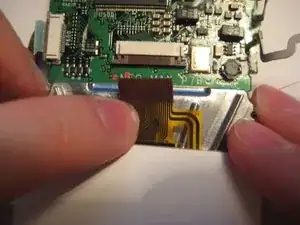

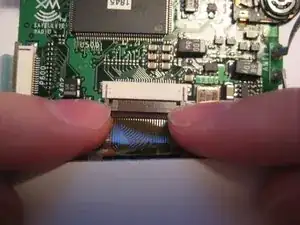

Чтобы извлечь ленточный кабель из платы, захватите боковые стороны разъёма ногтями и потяните вниз.

ВНИМАНИЕ: Разъём хрупкий.

После опускания защёлки ленточный кабель свободно выскользнёт из корпуса разъёма.

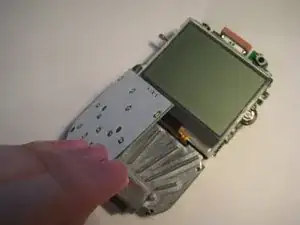

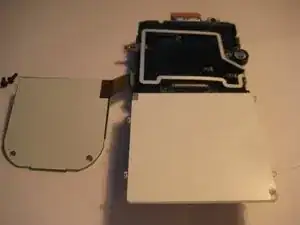

После выполнения предварительных шагов руководства компоненты разложены, как показано на изображении.

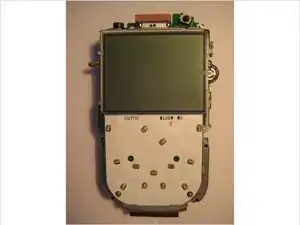

ЖК-экран выделен красным цветом.
