Снятие клавиатуры Delphi MyFi XM2GO

Найдите большую кнопку на верхней части устройства.

Нажмите на кнопку и сдвиньте крышку в сторону от кнопки.

Вкладка для извлечения батареи может подняться вверх.

Возьмитесь за красную вытяжную бирку и потяните вниз, чтобы разблокировать защёлку.

Выньте батарею.

Удалите четыре винта снизу устройства с помощью отвёртки Torx T6.

Снимите крышку кнопок на задней части устройства, поддев её ломиком для электроники или ногтем.

Удалите два винта под кнопкой с помощью отвёртки Torx T6.

Снимите заднюю крышку.

Снимите кнопку питания, потянув её влево.

Снимите пластиковый разъём удлинителя антенны на правой стороне устройства.

Поднимите материнскую плату, чтобы извлечь её из устройства.

ЖК-экран и клавиатура подключены к материнской плате только ленточными кабелями. Они будут свисать при извлечении платы.

Необходимо оголить логическую плату, чтобы начать работу.

Переверните устройство (см. вторую фотографию).

ВНИМАНИЕ: Клавиатура слабо прикреплена ленточным кабелем и может сдвинуться при переворачивании устройства.

Осторожно приподнимите клавиатуру с правой стороны, переворачивая влево.

ПРИМЕЧАНИЕ: Клавиатура прикреплена слева ленточным кабелем. Пока не отсоединяйте её полностью.

Поверните ЖК-экран, потянув за верх и боковые стороны, оставляя низ прикреплённым.

Продолжайте поворачивать экран, пока он не ляжет лицевой стороной вниз.

Поверните проволочный каркас, который был под ЖК-экраном, с левой стороны.

ВНИМАНИЕ: Проволока гнётся при повороте каркаса. Прилагайте минимально необходимую силу.

Когда каркас стоит перпендикулярно устройству, найдите две чёрные пластиковые защёлки, показанные в красных кружках.

В следующих изображениях в прямоугольниках показаны увеличенные фрагменты.

Двумя руками потяните защёлки наружу, чтобы отсоединить пластиковую крышку от платы.

Когда защёлки освободятся, отоприте пластиковую крышку вверх.

После небольшого поворота крышку можно снять с устройства.

После снятия пластиковой крышки найдите белый ленточный разъём, выделенный красным квадратом.

Поверните устройство на 90 градусов против часовой стрелки, чтобы извлечь ленточный разъём.

Чтобы извлечь ленточный кабель из разъёма, зажмите стороны разъёма ногтями и потяните вниз.

ВНИМАНИЕ: Разъём хрупкий.

После опускания защёлки ленточный кабель можно вытащить из корпуса разъёма.

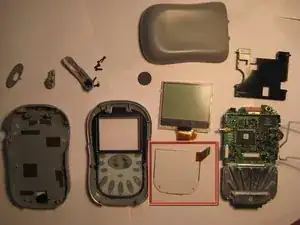

После выполнения предварительных шагов компоненты разложены, как показано на фотографии.

ЖК-экран выделен красным.

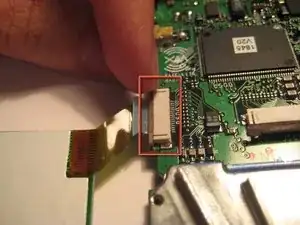

Найдите белый ленточный разъём, подключённый к клавиатуре.

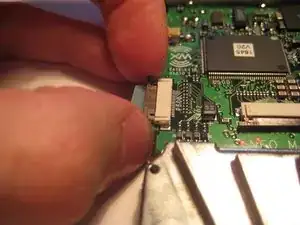

Зажмите стороны разъёма ногтями и потяните наружу.

ВНИМАНИЕ: Разъём хрупкий.

После выведения защёлки ленточный кабель можно вытащить из корпуса разъёма.

После выполнения предварительных шагов и шагов этого руководства все компоненты должны выглядеть так.

Клавиатура выделена красным цветом.
