Очистка контактных площадок кнопок Motorola Talkabout FV700R
Контактные площадки кнопок радиостанции передают прикосновение пользователя к плате. Неисправные контактные площадки могут приводить к тому, что радиостанция не реагирует на нажатия кнопок. Следуйте приведённым ниже шагам, чтобы правильно очистить контактные площадки и восстановить работу кнопок.
Шаг 1
Снимите заднюю крышку батарейного отсека, нажав защёлку влево и подняв крышку.
В этом процессе может помочь маленькая отвёртка.
Шаг 2
Извлеките батареи, находящиеся в радиостанции.
При установке новых батарей поместите аккумуляторы Ni‑MH или элементы AAA в указанные гнёзда.
Полярность батарей указана в отсеке для батарей.
Шаг 3
Поверните регулятор громкости в положение «выключено».
Шаг 4
Крепко возьмите регулятор громкости и потяните его назад. Ручка должна сойти плавно.
Для этого может потребоваться небольшое вращение и усилие.
Шаг 5
Удалите четыре винта T6 Torx диаметром 3 миллиметра с передней части радиостанции.
Шаг 6
Удалите четыре винта T8 Torx диаметром 3 миллиметра с задней части радиостанции.
Шаг 7
Осторожно откройте заднюю панель радиостанции. Используйте плоскую отвёртку, чтобы медленно поддеть и разъединить две половины.
Будьте аккуратны, антенна по‑прежнему подключена. Слишком быстрое разъединение двух половин может повредить антенну.
Шаг 8
Осторожно оттяните плату от передней панели.
Не дергайте провод, соединяющий плату со динамиком, так как он всё ещё прикреплён к передней панели.
Не прикасайтесь к контактным площадкам кнопок на плате (контактные площадки показаны в красной рамке на втором изображении). Это может вызвать долгосрочное повреждение радиостанции, если их не очистить должным образом (см. Ремонт контактных площадок кнопок Motorola TALKABOUT FV700).
Шаг 9

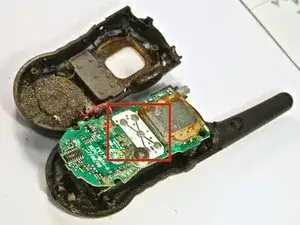

Контактные площадки кнопок видны в красной рамке на изображении.
Шаг 10

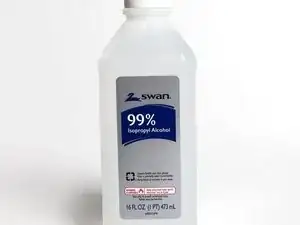

Смочите ватную палочку изопропиловым спиртом и протрите контактные площадки для очистки.
Примечание: изопропиловый спирт испаряется и не требует удаления с контактов.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
