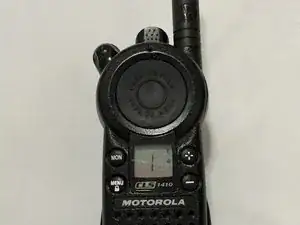

Замена антенны Motorola CLS1410

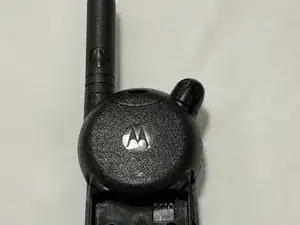

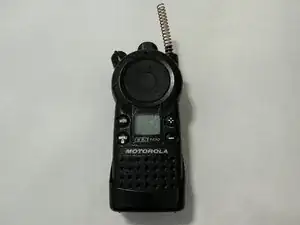

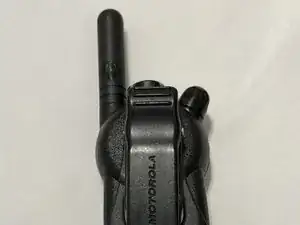

У этой Motorola CLS1410 повреждена антенна: резиновая оболочка оторвалась.

Эти шаги также подходят для антенн, которые погнуты.

Рекомендуется разрядить батарею до безопасного уровня перед попыткой заменить антенну.

Начните с выключения радиостанции, повернув регулятор громкости.

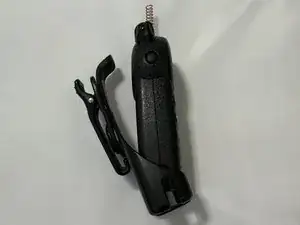

Снимите кобуру с радиостанции.

Снимите крышку отсека батареи, нажав на выемку и сдвинув вниз.

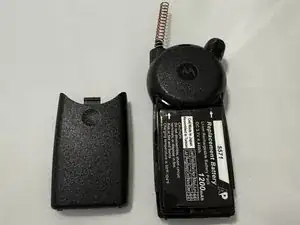

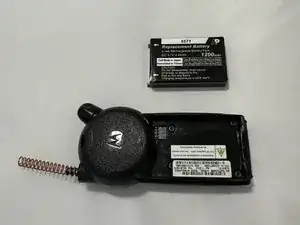

Снимите батарею, нажав на батарею в нижней части радиостанции и аккуратно поднимая её под углом.

Поместите батарею в безопасное место, где контакты не могут быть коротко замкнуты.

Как и с любыми литий‑ионными батареями, при извлечении следует избегать повреждений батареи. Не используйте инструменты для поддевания батареи.

Если батарея вздута, горячая или иным образом повреждена, прекратите работу и поместите устройство в огнеупорный контейнер для безопасной утилизации в соответствии с местными законами.

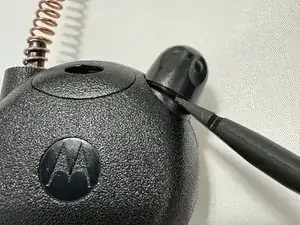

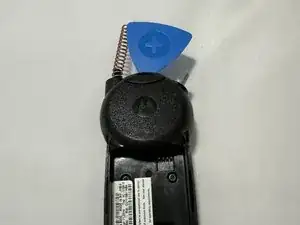

Вставьте лопатку между корпусом радиостанции и регулятором громкости.

Я обнаружил, что перемещение лопатки к передней части устройства помогает получить рычаг для снятия регулятора.

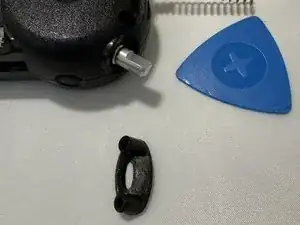

Используя пальцы, снимите пластиковую ручку регулятора и отложите её в сторону.

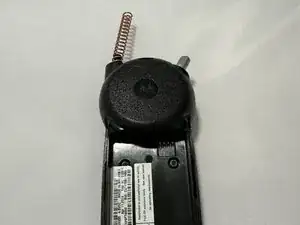

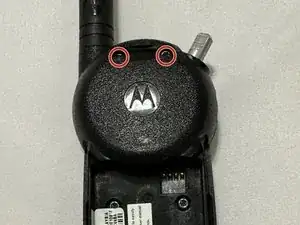

Под этим отверстием для ремня в верхней части радиостанции скрыты два винта T8.

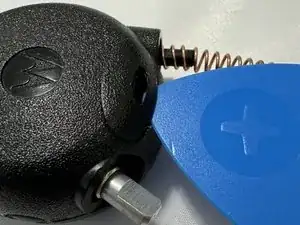

Используйте тонкий инструмент, например лопатку или пика, чтобы аккуратно поддеть эту крышку и отложить её в сторону.

Может быть клей, удерживающий эту крышку, и может быть сложно вставить лопатку. Вам может быть проще использовать недорогой или одноразовый плоский отвертку размера 1, чтобы отщелкнуть эту деталь.

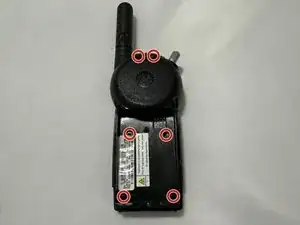

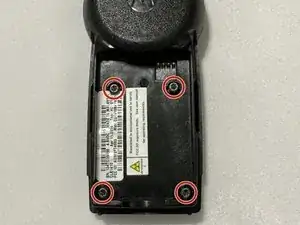

Сзади радиостанции закреплено 6 винтов T8.

Я полагаю, что все они одного размера, но лучше отложить их так, чтобы вы могли сопоставить, какой винт к какому отверстию относится.

Удалите эти 6 винтов T8.

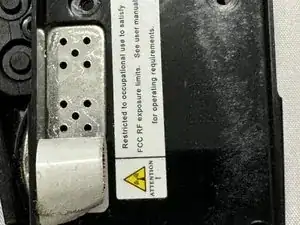

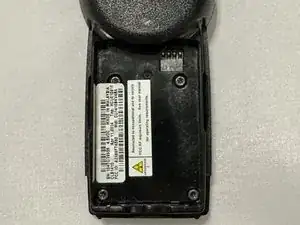

Отклейте наклейку с серийным номером с этой пластины в отсеке батареи.

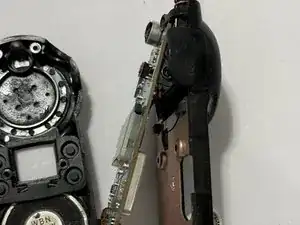

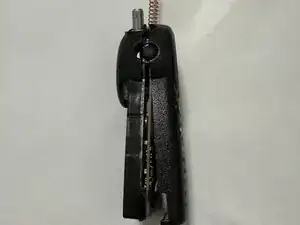

Начиная с нижней части, аккуратно используйте пальцы или лопатку, чтобы разделить переднюю и заднюю половины радиостанции.

К передней части корпуса прикреплены провода динамика, поэтому будьте осторожны и не тяните слишком сильно.

Некоторые версии CLS1410 используют пружинный разъем вместо провода.

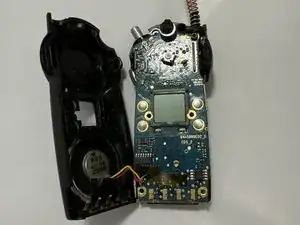

Отложите переднюю половину в сторону.

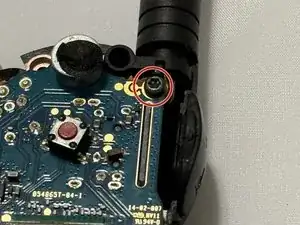

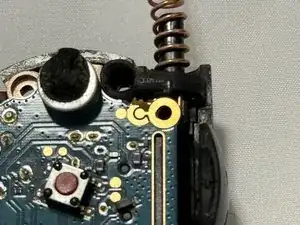

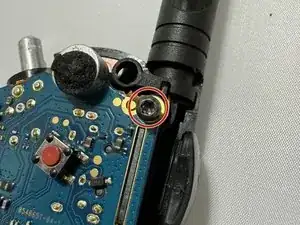

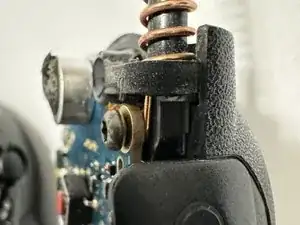

Один винт T8 крепит антенну к плате и к задней части корпуса.

Удалите этот винт T8 и отложите его в сторону.

Я полагаю, что этот винт T8 того же размера, но продолжайте отслеживать, какой винт где был.

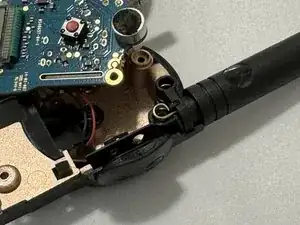

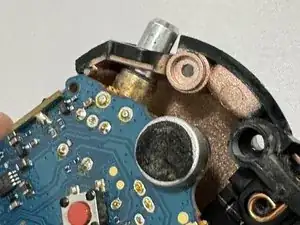

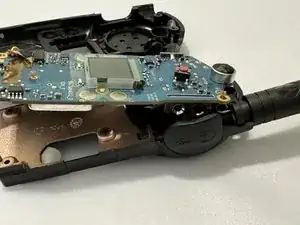

Аккуратно поднимите плату за нижнюю часть и слегка поверните её вверх.

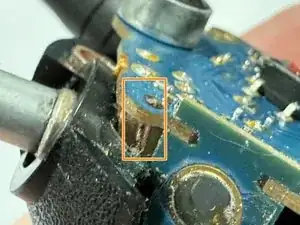

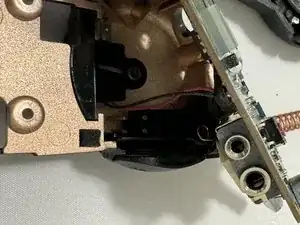

В левом верхнем углу есть небольшой металлический штифт, держащий плату. Когда вы поднимете достаточно, чтобы освободить его, вы сможете потянуть вниз и вынуть регулятор громкости из его отверстия.

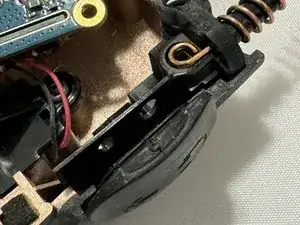

От задней части корпуса к плате идут два провода. Будьте внимательны, чтобы не оборвать их при подъеме платы.

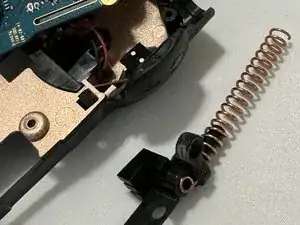

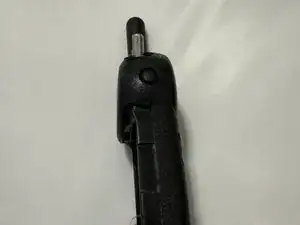

Поднимите антенну прямо вверх из задней части корпуса и отложите для переработки или утилизации.

Установите заменяемую антенну в посадочное место.

Заменяйте антенну только на такую же по размеру и типу.

Вы несете ответственность за соблюдение всех законов и правил, регулирующих использование этой радиостанции. Модификация радиостанции для установки другого типа антенны или разъема может быть незаконной в вашей юрисдикции.

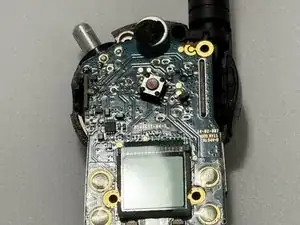

Вставьте плату обратно в заднюю часть корпуса.

В верхней левой части задней половины корпуса есть небольшой штифт, который входит в отверстие на плате. Может быть немного сложно совместить его при одновременном возвращении регулятора громкости на место.

Переустановите 1 винт T8, который крепит плату к задней части корпуса через антенну.

Контур антенны располагается у нижней части платы, а не у верхней.

Установите переднюю часть корпуса на остальную часть радиоприёмника и аккуратно сожмите, чтобы защёлкнуть.

Прижмите обратно наклейку с серийным номером к металлической пластине на оголённой части отсека для батареи.

Переустановите все 6 винтов T8: 2 в верхней части и 4 в отсеке для батареи.

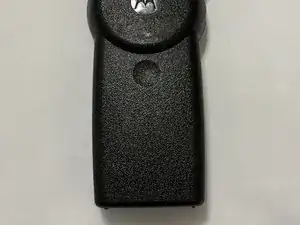

Верните крышку ремешка на верхней задней части радиоприёмника.

Крышка ремешка, по-видимому, не является необходимой для защиты радиоприёмника. Вы можете заменить клей, установить её без клея или вовсе не возвращать.

Установите ручку регулятора громкости.

Пластиковая ручка регулятора громкости имеет плоскую сторону, которая совмещается с плоской стороной металлической части.

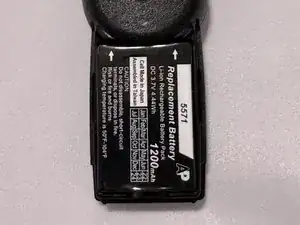

Установите батарею.

Приложите батарею к контактам и поверните другую сторону вниз в отсек для батареи. Посадка плотная.

Установите крышку батарейного отсека.

Установите кобуру.

Зарядите батарею и проверьте передачу и приём сигнала.
