Замена антенны Midland X-tra Talk Radio LXT118
В этом руководстве показан пошаговый процесс ремонта и/или замены неисправной антенны. Возможно потребуется пайка, подготовьтесь!
Шаг 1
Сначала надавите большим пальцем на верхнюю часть крышки отсека батарей.
Затем потяните крышку вниз, пока она не начнёт скользить.
Шаг 2
Наконец, когда крышка полностью снята, подденьте старые батарейки пальцем или тонким прочным инструментом.
Шаг 3
Отверните шесть винтов длиной 8,0 миллиметра, размер #0, на задней стороне корпуса с помощью крестовой отвертки #0.
Шаг 4
Отделите заднюю часть корпуса, аккуратно приподняв её вверх.
Шаг 5

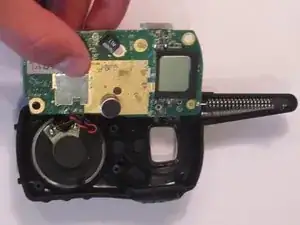

Осторожно и медленно отведите материнскую плату от передней части корпуса. Материнская плата прикреплена к динамику, который прочно приклеен к передней части корпуса.
Шаг 6

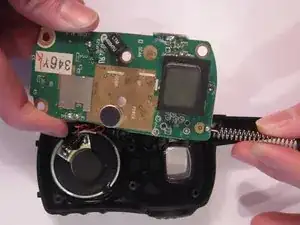

Проверьте соединение антенны визуально и пальцами. Соединение должно быть плотным и ровным в месте пайки.
Проверьте пружину антенны на предмет перекоса или повреждений, проведя пальцами вдоль её длины.
Отпаять соединение антенны с материнской платы. Осторожно!, при неправильном использовании паяльник может повредить плату!
Шаг 7
После подготовки новой или исправной пружины припаяйте её обратно к плате. Опять же, это деликатный процесс, так как паяльник будет горячим!
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
