Замена печатной платы Motorola Talkabout FV700R

Снимите заднюю крышку батарейного отсека, нажав на язычок слева и приподняв крышку.

Для этого процесса можно использовать маленькую отвёртку.

Извлеките батарейки, установленные в рации.

Когда Вы будете готовы установить новые батарейки, поместите в отведённые гнёзда Ni-MH или AAA батарейки.

Ориентация батареек указана внутри батарейного отсека.

Поверните ручку громкости в положение «выкл».

Крепко ухватите ручку громкости и потяните её назад. Ручка должна легко сняться.

Для этого может потребоваться небольшое вращательное усилие и усилие на отрыв.

Открутите четыре винта Torx T6 длиной 3 миллиметра с передней стороны рации.

Открутите четыре винта Torx T8 длиной 3 миллиметра с задней стороны рации.

Аккуратно раскройте заднюю крышку рации. Используйте отвёртку с плоским жалом, чтобы медленно раздвинуть две половинки.

Действуйте осторожно, так как антенна по-прежнему прикреплена. Слишком быстрое разъединение двух половинок может повредить антенну.

Аккуратно потяните печатную плату вперёд, отсоединяя её от передней панели.

Следите за тем, чтобы не дёрнуть провод, соединяющий плату с динамиком, так как он по-прежнему подключён к передней панели.

Не касайтесь контактных площадок кнопок на печатной плате (они выделены красной рамкой на втором изображении). Это может привести к длительному повреждению рации, если Вы не очистите их должным образом (см. руководство Восстановление контактных площадок кнопок Motorola TALKABOUT FV700).

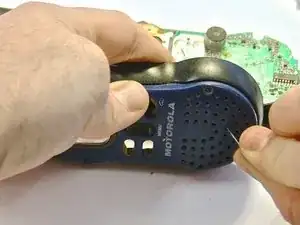

Чтобы извлечь динамик из передней панели, просуньте скрепку через переднюю панель и толкните динамик.

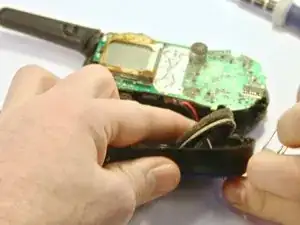

Динамик приклеен к передней панели, поэтому для его извлечения может потребоваться усилие.

Теперь можно извлечь печатную плату с задней панели.

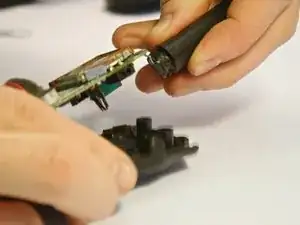

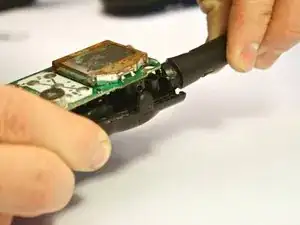

Для этого удерживайте заднюю панель одной рукой, а антенну — другой. Потяните и поверните антенну, отсоединяя её от задней панели. Плата должна выйти вместе с антенной, так как они соединены между собой.

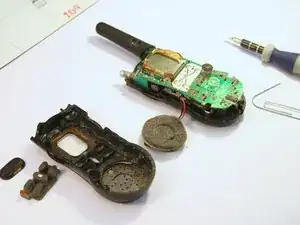

После извлечения печатной платы из задней крышки результат должен выглядеть так, как показано на изображении.

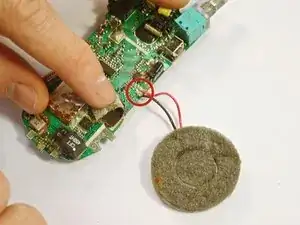

Отпаяйте все провода от печатной платы с помощью паяльника.

Следите за безопасностью при использовании паяльника.

Утилизируйте старую печатную плату и припаяйте динамик к новой плате.
