Замена динамика Motorola Talkabout FV700R

Снимите заднюю крышку отсека для батарей, нажав защёлку влево и приподняв крышку.

Для помощи можно использовать маленькую отвёртку.

Извлеките батареи, установленные в радиоприёмнике.

При установке новых батарей используйте Ni‑MH или батареи формата AAA и поместите их в указанные гнёзда.

Полярность батарей указана в отсеке для батарей.

Поверните ручку громкости в положение «выключено».

Крепко возьмитесь и потяните ручку громкости назад. Ручка должна сойти плавно.

Для этого может потребоваться некоторое прокручивание и усилие.

Удалите четыре винта T6 Torx длиной 3 миллиметра с передней части радиостанции.

Удалите четыре винта T8 Torx длиной 3 миллиметра с задней части радиостанции.

Осторожно откройте заднюю панель радиостанции. Используйте плоскую отвёртку, чтобы медленно разделить две половины корпуса.

Будьте осторожны, антенна всё ещё прикреплена. Слишком резкое разъединение половин может сломать антенну.

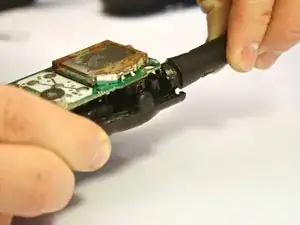

Осторожно оттяните плату от передней панели.

Не дергайте провод, соединяющий плату с динамиком, так как он всё ещё прикреплён к передней панели.

Не прикасайтесь к контактам кнопок на плате (контакты кнопок показаны в красном прямоугольнике на второй фотографии). Это может вызвать долгосрочные повреждения радиостанции, если вы не очистите их правильно (см. Ремонт контактов кнопок Motorola TALKABOUT FV700).

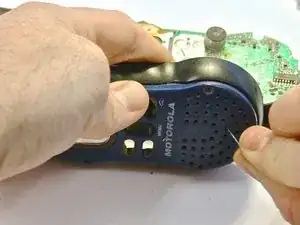

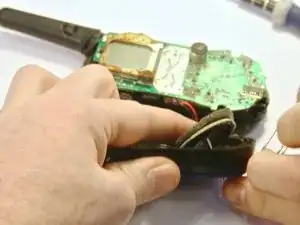

Чтобы извлечь динамик из передней панели, вставьте скрепку через переднюю панель и надавите.

Динамик приклеен к передней панели, поэтому для его удаления может потребоваться усилие.

Теперь плату можно извлечь из задней панели.

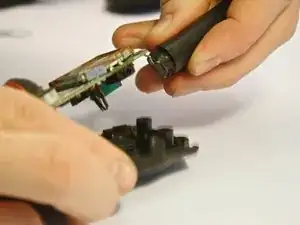

Для этого возьмите заднюю панель в одну руку, а антенну — в другую. Потяните и прокрутите антенну в сторону от задней панели. Плата должна выйти вместе с антенной, так как они соединены.

Наблюдайте за ориентацией динамика при его извлечении, чтобы новый динамик можно было установить той же стороной, что и старый.

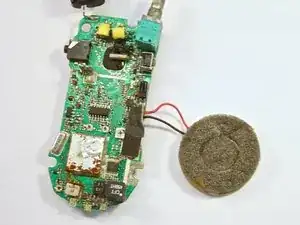

В результате у вас должна остаться только плата и динамик, как показано на фото.

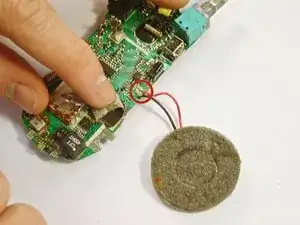

Отсоедините провода, соединяющие динамик с платой, паяльником.

Новые провода динамика затем можно припаять к плате с помощью паяльника.

Будьте осторожны при работе с паяльником — он легко может вызвать ожоги.

Убедитесь, что новый динамик подключён в той же ориентации, что и старый.
