Замена контактов батареи в Motorola Talkabout FV700R

Снимите заднюю крышку батарейного отсека, нажав вкладку влево и оттянув её вверх.

Небольшая отвертка может помочь в этом процессе.

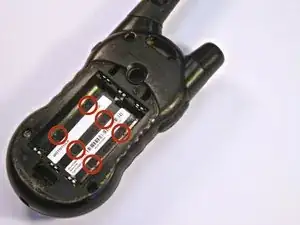

Извлеките батареи, установленные в радиоприёмнике.

При установке новых батарей поместите заменённые Ni-MH или AAA батареи в указанные слоты.

Полярность батарей указана в отсеке для батарей.

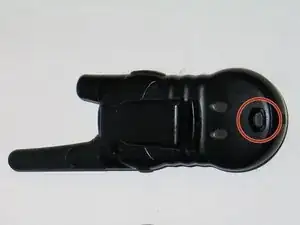

Поверните регулятор громкости в положение «выключено».

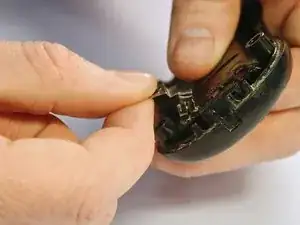

Крепко ухватитесь и оттяните регулятор громкости назад. Ручка должна сойти плавно.

Может потребоваться небольшое скручивание и усилие.

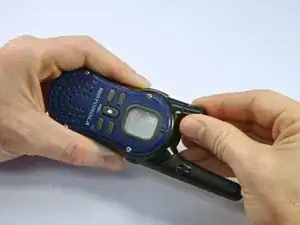

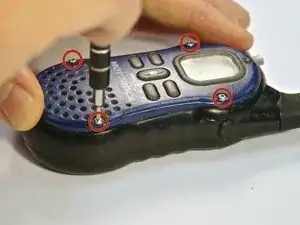

Удалите четыре 3-миллиметровых винта Torx T6 с передней панели радиоприёмника.

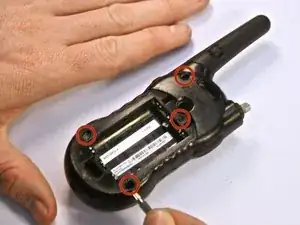

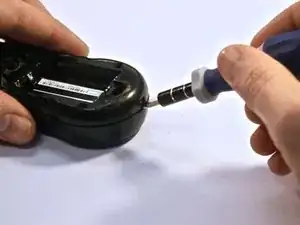

Удалите четыре 3-миллиметровых винта Torx T8 с задней части радиоприёмника.

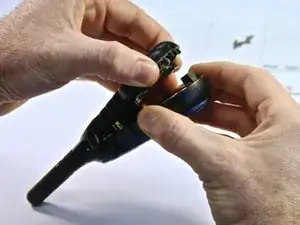

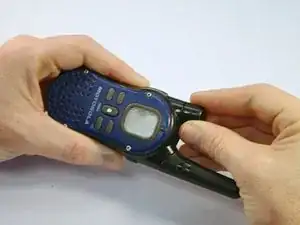

Осторожно откройте заднюю панель радиоприёмника. Используйте плоскую отвёртку, чтобы медленно разъединить две половины корпуса.

Будьте осторожны, антенна всё ещё прикреплена. Слишком резкое разъединение может сломать антенну.

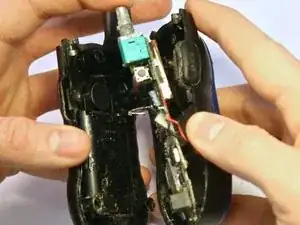

Осторожно оттяните плату от передней панели.

Не тяните провод, соединяющий плату с динамиком, так как он всё ещё прикреплён к передней панели.

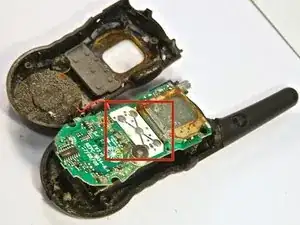

Не прикасайтесь к контактам кнопок на плате (контакты кнопок показаны в красном прямоугольнике на второй фотографии). Это может вызвать долгосрочное повреждение радиоприёмника, если вы не выполните их правильную очистку (см. Руководство по ремонту контактов кнопок Motorola TALKABOUT FV700).

Теперь плату можно полностью снять с задней панели.

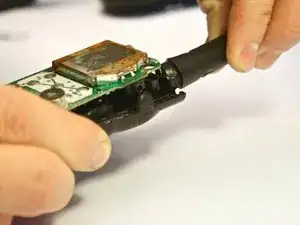

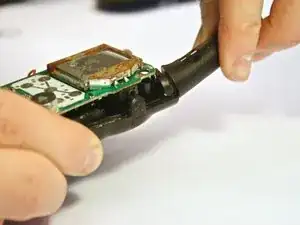

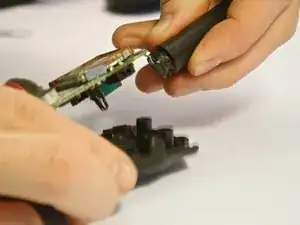

Для этого захватите заднюю панель одной рукой, а антенну — другой. Потяните и поверните антенну в сторону от задней панели. Плата должна выйти вместе с антенной, так как они соединены.

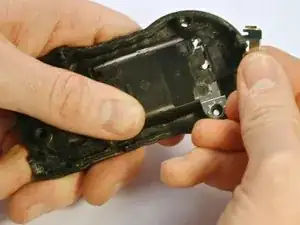

После снятия платы с задней панели радиоприёмника можно извлечь контакты батареи.

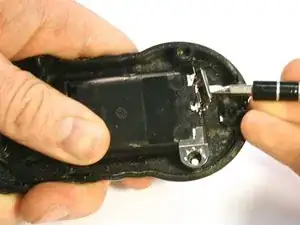

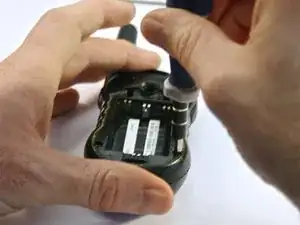

С лицевой стороны радиостанции используйте плоскую отвёртку, чтобы поддеть и приподнять более длинные контакты батареи вверх и вынуть их из корпуса.

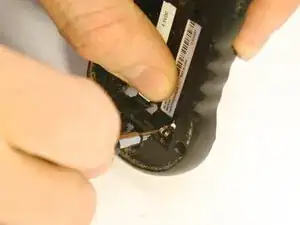

Чтобы удалить более мелкие контакты батареи, переверните радиоприёмник на заднюю сторону.

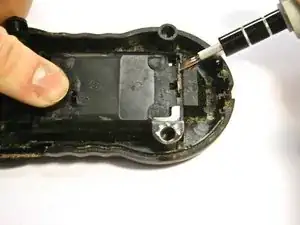

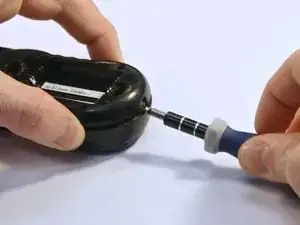

Используйте плоскую отвёртку, чтобы надавить на контакт.

Может потребоваться некоторое усилие.

Когда контакт ослабнет, переверните радиоприёмник и извлеките его рукой.
