Замена AUX-порта на Skullcandy Hesh 3
Если ваши наушники Skullcandy Hesh 3 (модель S6THW) имеют проблемы со звуком, такие как статические шумы при подключении по проводам или если AUX-порт поврежден, возможно, вам потребуется его замена. Этот ремонтный гид покажет вам, как заменить AUX-порт на наушниках Skullcandy Hesh 3.
Перед началом ремонта обязательно проверьте на наличие мусора в AUX-порту. Вы можете легко удалить мусор с помощью небольшого воздуходувного устройства или зубочистки. Кроме того, убедитесь, что наушники полностью выключены и отключены от любого внешнего источника питания.
Этот гид требует пайки. Паяльники очень горячие и могут привести к ожогам или пожару. Пожалуйста, используйте с осторожностью. Если вы не знакомы с пайкой или десайкой, или вам нужно освежить свои знания, обратитесь к руководству Как паять и десолировать соединение.
Шаг 1
Начните с удаления амбушюров со стороны динамика, где находится разъем для зарядки. Аккуратно потяните за любую часть амбушюра, одновременно удерживая основание динамика.

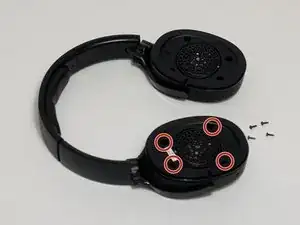

Используйте отвертку Philips #00 для удаления всех четырех винтов длиной 4.0 мм, удерживающих переднюю панель.

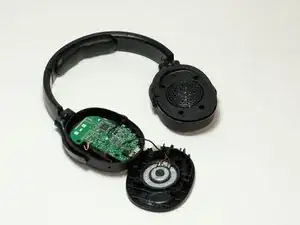

Аккуратно снимите переднюю панель, не отрывая провода, подключенные к динамику и передней панели.
Шаг 2

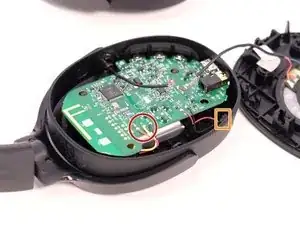

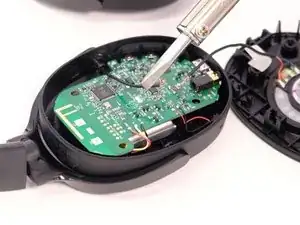

Используйте паяльник, чтобы разогреть припой в точках соединения красного, желтого и черного проводов батареи до тех пор, пока они не отсоединятся от платы.
Отсоедините разъем на стороне чашки наушников, чтобы отключить красные и черные провода (рядом с проводами батареи) от наушников.

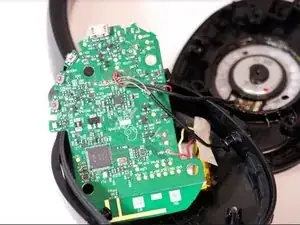

Вытащите материнскую плату из чашки наушников и переверните ее.
Будьте осторожны, чтобы не повредить другие оставшиеся соединения (например, соединения динамиков).
Шаг 3

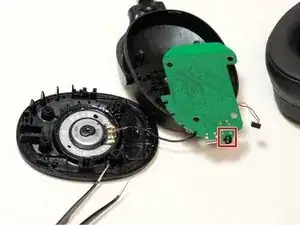

Используйте пинцет, чтобы удерживать AUX-порт на месте, и используйте паяльник для удаления точек пайки AUX-порта.
Используйте пинцет, чтобы удалить AUX-порт.
Перед установкой нового AUX-порта убедитесь, что вы очистили предыдущее место и удалили остатки клея с помощью кондиционера для разъемов и детализирующей щетки.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
