Замена разъема микрофона Logitech G733

Электроника

Если микрофон в вашем беспроводном гарнитуре Logitech G733 больше не работает и вы подозреваете, что разъем микрофона нужно заменить, вы можете сделать это с помощью данного руководства. Поскольку для доступа к разъему микрофона необходимо снять плату, вы также сможете получить доступ ко многим другим компонентам, следуя тем же шагам. Для выполнения этой замены вам понадобятся отвертка Phillips #000, отвертка Torx T4 и оборудование для пайки. Эта замена является сложной. Рекомендуется иметь опыт пайки.

Шаг 1

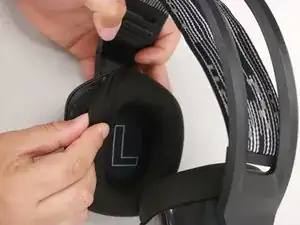

Аккуратно снимите левую амбушюру, начиная с верхней части.

Проведите пальцем по краям, пока она полностью не освободится.

Уберите амбушюру.

Шаг 2

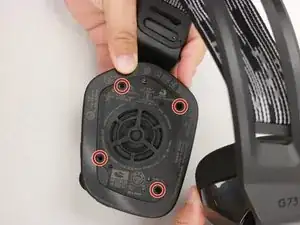

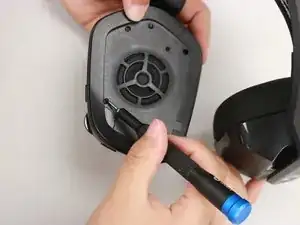

Снимите четыре винта, крепящие корпус динамика, с помощью отвертки Torx T4.

Положите эти винты на магнитный проектный коврик, чтобы не потерять их.

Шаг 3

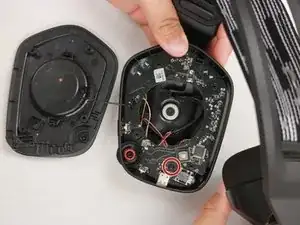

Осторожно снимите корпус динамика, чтобы не повредить подключенный кабель.

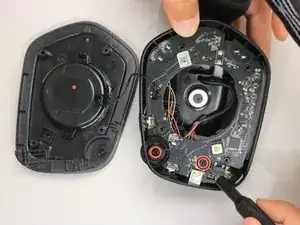

Снимите винт в нижнем правом углу материнской платы с помощью отвертки Phillips #00.

Шаг 4

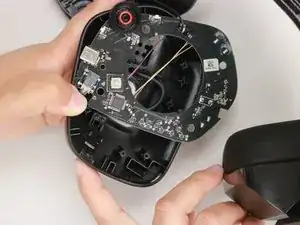

Используйте большой палец, чтобы аккуратно оттянуть язычок в верхнем правом углу наушника и одновременно потяните материнскую плату наружу.

При снятии материнской платы не тяните слишком сильно, иначе можете порвать провода.

При извлечении платы прокрутки она также может выскочить. Если это произойдет, просто вставьте ее обратно, совместив две плоские поверхности разъемов.

Шаг 5

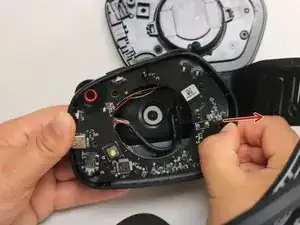

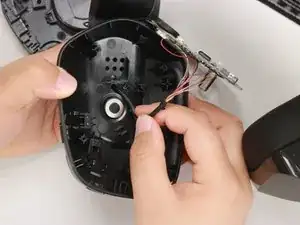

Когда крышка станет свободной, вытяните провод из его жгута.

Жгут проводов приклеен, поэтому будьте осторожны с ним. Он должен легко выйти.

Шаг 6

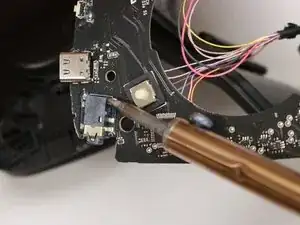

Найдите разъем для наушников и отпаивайте все шесть контактов. Используя паяльник, нагрейте три контакта с одной стороны и покачайте разъем, чтобы освободить его от расплавленного припоя. Повторите это для противоположной стороны.

Исп
