Замена аккумулятора в Logitech G935

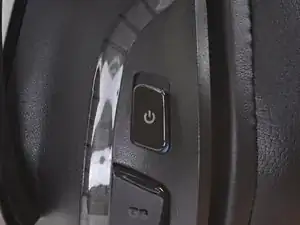

Беспроводной переключатель выполняет функцию кнопки питания на гарнитуре G935. Он расположен над кнопкой G3.

Переместите беспроводной переключатель вниз, чтобы выключить гарнитуру.

При выключенной гарнитуре синий фон должен быть закрыт переключателем.

Две магнитные защёлки удерживают крышку амбушюра на гарнитуре — одна с левой стороны и одна в нижней части.

Защёлка в верхней правой части крышки амбушюра также фиксирует её на гарнитуре.

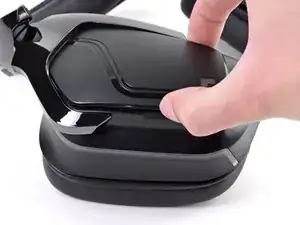

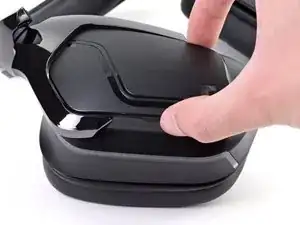

Используйте выемку на правой крышке амбушюра, чтобы приподнять её и отсоединить магниты от гарнитуры.

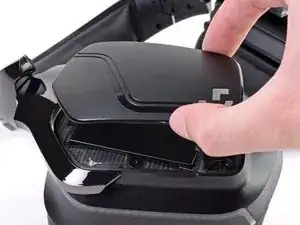

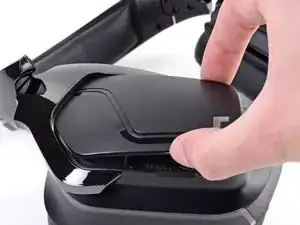

Поднимите и снимите правую крышку амбушюра.

При сборке вставьте защёлку в её паз перед тем, как опустить магниты, чтобы крышка выровнялась правильно.

Не пытайтесь полностью вытащить аккумулятор из гарнитуры. Он всё ещё прикреплён через кабельный разъём в правом верхнем углублении для аккумулятора.

При извлечении аккумулятора держите его как можно ближе к углублению, чтобы не натягивать кабели.

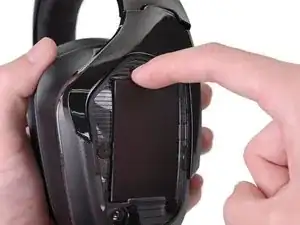

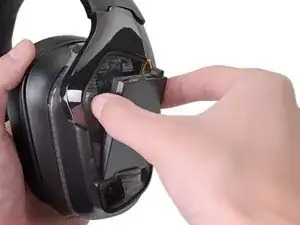

Потяните за язычок в верхней части аккумулятора, чтобы освободить его из углубления.

Выньте аккумулятор из его углубления.

При сборке сначала установите нижнюю часть аккумулятора в углубление, затем прижмите верхнюю часть аккумулятора на место.

Убедитесь, что кабель аккумулятора не зажат под ним перед прижатием. Кабель должен располагаться в выемке справа от углубления для аккумулятора.

Разместите гарнитуру на рабочей поверхности так, чтобы кнопки были направлены вверх.

Положите аккумулятор на рабочую поверхность так, чтобы он лежал равномерно, а информационная сторона аккумулятора была вверх.

Разместите аккумулятор как можно ближе к амбушюру, чтобы избежать натяжения кабелей.

Возможно, потребуется повернуть амбушюр, чтобы аккумулятор лежал плоско.

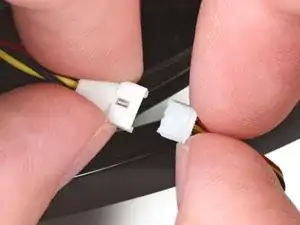

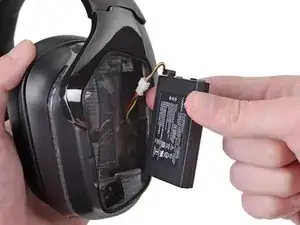

Держа слот разъёма аккумулятора, потяните разъём аккумулятора наружу.

Держите слот разъёма и сам разъём за их пластиковые рамки, а не за кабели, чтобы не повредить их.

При необходимости потяните разъём, покачивая его, чтобы «вытянуть» его из слота.

Возможно, придётся использовать ногти, чтобы вытащить разъём по его выступу.

При вставке разъёма аккумулятора убедитесь, что он ориентирован правильно. Красный провод на разъёме аккумулятора должен совпадать с красным проводом в слоте для аккумулятора.

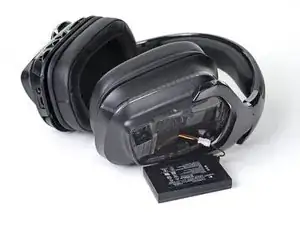

Удалите аккумулятор из гарнитуры.

Эта гарнитура использует аккумулятор с пластиковым усилением. При необходимости вы можете повторно установить оригинальный аккумулятор.
