Замена порта зарядки Logitech G733
Если вы больше не можете зарядить гарнитуру Logitech G733 и исключили неисправность аккумулятора, возможно, потребуется заменить разъём зарядки. Доступ к кнопке питания требует снятия платы, такими же шагами можно получить доступ ко многим другим компонентам. Для этого руководства вам понадобятся крестовая отвёртка Phillips #000, отвёртка Torx T4 и паяльник. Это сложная замена. Рекомендуется опыт в пайке.
Шаг 1

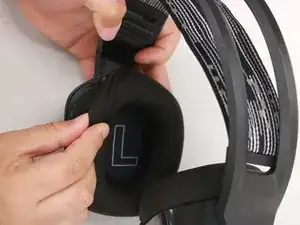

Аккуратно начните снимать левую амбушюру, начиная с верхней части.
Проведите пальцем по краям, пока она полностью не освободится.
Шаг 2

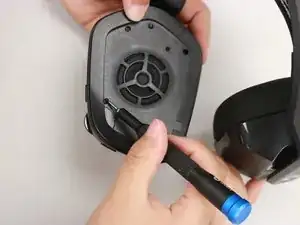

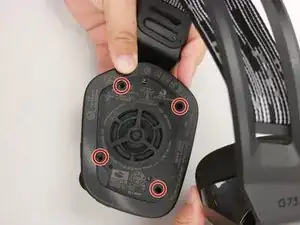

Удалите четыре винта, крепящие корпус динамика, используя отвёртку Torx T4.
Поместите эти винты на магнитный коврик для проекта, чтобы не потерять их.

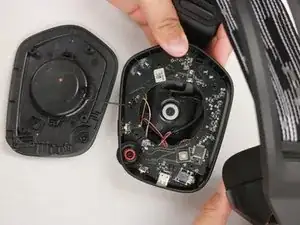

Поднимите корпус динамика от шасси, не натягивая подключённый кабель динамика.
Шаг 3

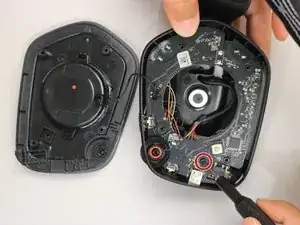

Снимите винт в правом нижнем углу наушника при помощи крестовой отвёртки Phillips #00.

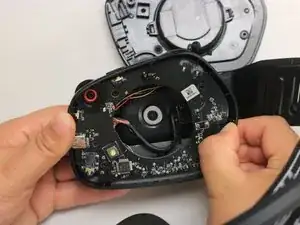

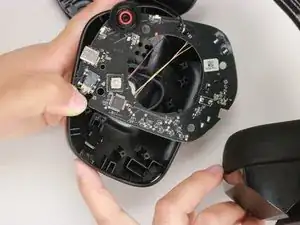

Используйте большой палец, чтобы аккуратно оттянуть язычок в верхнем правом углу наушника и одновременно вытащить материнскую плату.
Колёсико прокрутки может выскочить, когда вы вынимаете плату. В этом случае просто вставьте его обратно, совместив две плоские поверхности разъёмов.
Шаг 4

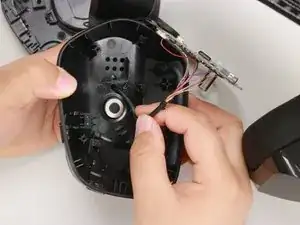

Когда материнская плата ослаблена, выньте провод из его разъёма.
Жгут проводки приклеен, поэтому обращайтесь с ним осторожно. Он должен легко вытягиваться.
Шаг 5

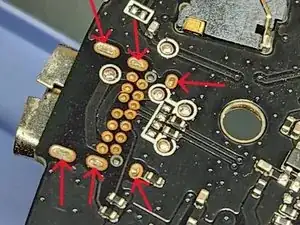

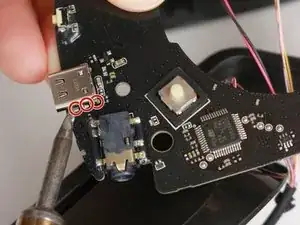

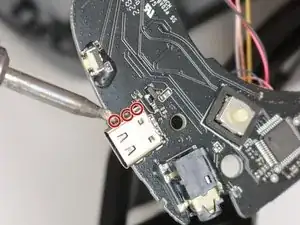

С помощью паяльника нагрейте три контакта с одной стороны и пошевелите разъём, чтобы освободить его из расплавленной пайки.
Повторите для противоположной стороны.
Этот шаг требует большого мастерства. Будьте осторожны, чтобы не расплавить плату паяльником, и всегда паяйте в хорошо проветриваемом помещении.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
