Замена задней панели Brother PT-110

Компьютеры

Чтобы заменить или отремонтировать моторы, шестерни и т. д., необходимо снять заднюю панель. Убедитесь, что батареи не находятся в устройстве перед началом данного руководства.

Шаг 1

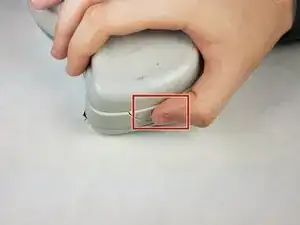

Нажмите на боковую сторону крышки и снимите её.

Шаг 2

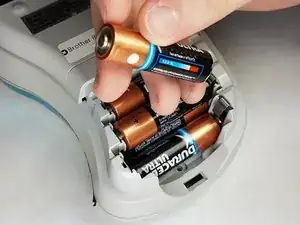

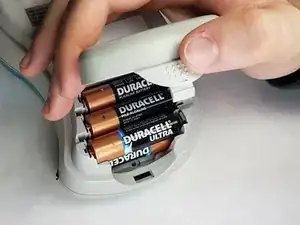

Извлеките батареи.

Шаг 3

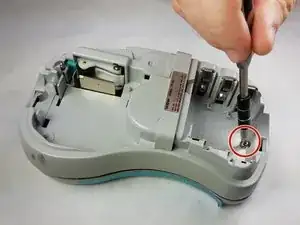

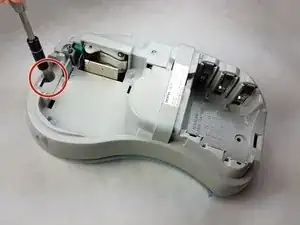

Открутите два винта Phillips #1 длиной 9 мм сверху и снизу.

Всего: 2 x винта

Шаг 4

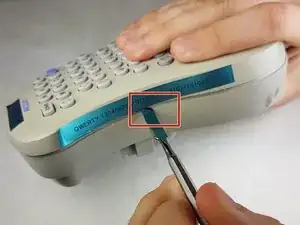

Сначала: чтобы отделить верхнюю крышку от корпуса, вставьте лопатку между двумя половинами.

Осторожно поверните лопатку, пока две половины не разделятся. Сделайте это в нескольких местах по периметру крышки, чтобы распределить давление.

НЕ ТЯНИТЕ ПОЛОВИНЫ. Внутри есть проводные соединения, которые необходимо отсоединить, прежде чем полностью разделять половины.

Шаг 5

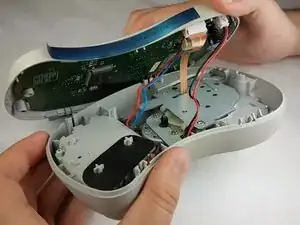

Осторожно отделите две крышки, убеждаясь, что провода не натянуты.

Шаг 6

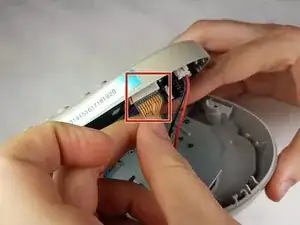

Осторожно возьмитесь за ленту и верхнюю крышку, затем аккуратно вытащите ленту из её соединения.

Шаг 7

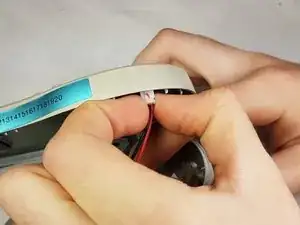

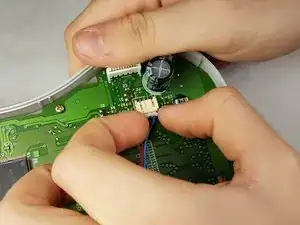

Осторожно зажмите верхнюю часть разъёма.

Тяните перпендикулярно устройству, пока провод не отключится.

Для отсоединения проводов может потребоваться больше силы, чем ожидалось.

Шаг 8

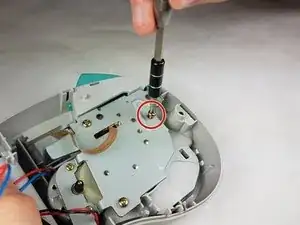

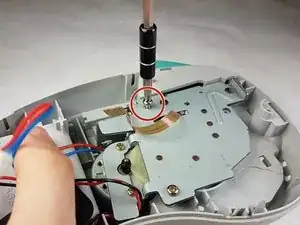

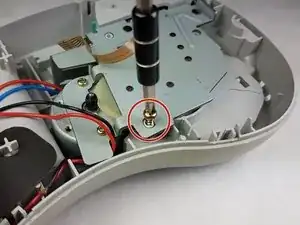

Открутите три винта Phillips #1 длиной 9 мм, показанные на изображении.

Всего: 3 x винта

Заключение

Чтобы собрать устройство обратно, следуйте этим инструкциям в обрат

Перевод руководства с ifixit.com
