Замена рычага ролика печати Brother PT-110
Перед началом следует снять весь корпус моторно-передаточного узла.
Шаг 1
Нажмите на боковую часть крышки и снимите её.
Шаг 2
Извлеките батареи.
Шаг 3
Отвинтите два винта Филлипс №1 длиной 9 мм сверху и снизу.
Всего: 2 x Винта
Шаг 4
Сначала: чтобы отделить верхнюю крышку от корпуса, вставьте лопатку между двумя половинами.
Аккуратно поверните лопатку, пока половины не начнут расходиться. Делайте это в нескольких местах по периметру крышки, чтобы равномерно распределить давление.
НЕ ТЯНИТЕ ПОЛОВИНЫ ВНАРУЖ. Внутри есть проводные соединения, которые необходимо отключить, прежде чем половины можно будет полностью разделить.
Шаг 5
Аккуратно разъедините две крышки, следя за тем, чтобы провода не были натянуты.
Шаг 6
Осторожно возьмите ленточный провод и верхнюю крышку, затем аккуратно вытащите ленточный провод из разъёма.
Шаг 7
Осторожно сожмите верхнюю часть разъёма.
Тяните перпендикулярно устройству, пока провод не отсоединится.
Для отключения проводов может потребоваться больше усилия, чем ожидается.
Шаг 8
Отвинтите три винта Филлипс №1 длиной 9 мм, показанные на изображении.
Всего: 3 x Винта
Шаг 9

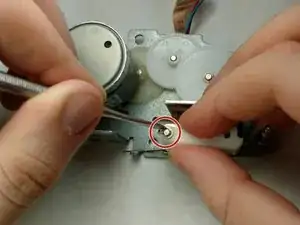

Используя металлическую лопатку, поверните штифт так, чтобы рычаг ролика печати ослаб.
Шаг 10

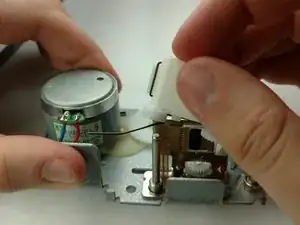

Осторожно вытяните рычаг ролика печати.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
