Замена режущего лезвия Brother PT-1290
В этом руководстве Вы узнаете, как заменить режущее лезвие, сняв крышку с нижней части устройства, чтобы получить доступ к отсеку с батареями, кассетой с лентой и, в верхнем левом углу, к режущему лезвию.
Шаг 1

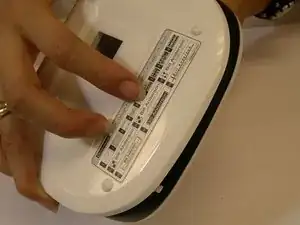

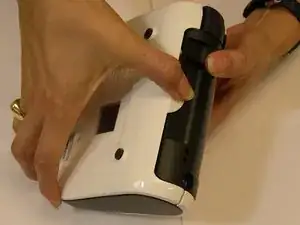

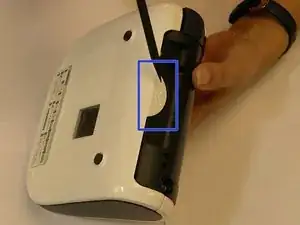

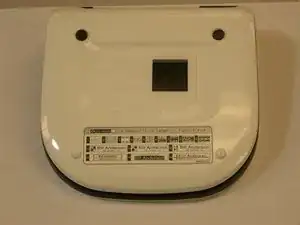

Переверните устройство и найдите круглую часть прямо рядом с лицевой панелью. Аккуратно, но крепко нажмите её вниз. Одновременно, удерживая обе стороны устройства, аккуратно раздвиньте их, так как некоторые кабели подключены к обеим частям.
На этом шаге лопатка используется только для указания области. Никакие инструменты, кроме рук, не будут использоваться.
Шаг 2

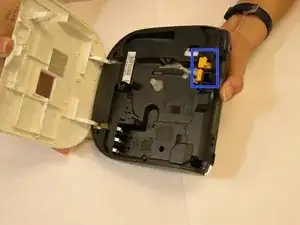

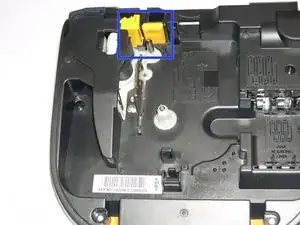

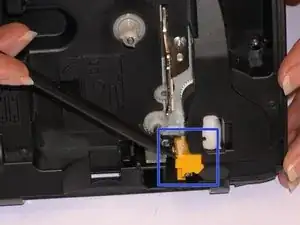

После того как устройство раскрыто, найдите лезвие, которое в этом конкретном принтере этикеток окрашено в жёлтый цвет, как указано в руководстве.
Найдите участок, где расположено лезвие, и подготовьтесь к началу процесса замены.
Шаг 3

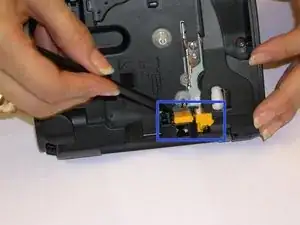

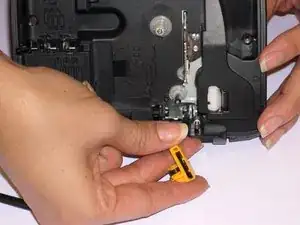

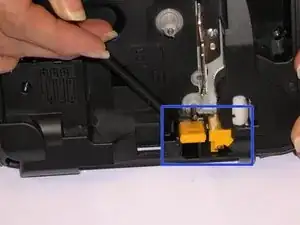

Освободите лезвие, нажав на него лопаткой, и подготовьте новое лезвие к установке.
Избегайте прикосновения к лезвию по соображениям безопасности: хотя оно недостаточно острое, чтобы разрезать этикетку, оно может порезать кожу.
Шаг 4

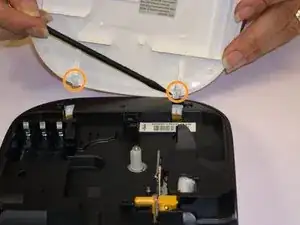

После замены режущего лезвия убедитесь, что нижняя крышка установлена правильно и что два штифта, фиксирующие крышку, сначала выровнены. Эти штифты не создают проблем при открытии крышки, так как они сразу раздвигаются. Однако при закрытии будьте осторожны, чтобы избежать повреждений.
Удачного ремонта — по завершении сборки гордитесь собой!
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
