Замена контактов клавиатуры Brother PT-110

Нажмите на боковую часть крышки и снимите её.

Извлеките батареи.

Открутите два винта Phillips #1 длиной 9 мм сверху и снизу.

Всего: 2 × винта

Сначала: чтобы отделить верхнюю крышку от корпуса, вставьте лопатку между половинками.

Осторожно проверните лопатку, пока половинки не разойдутся. Делайте это в нескольких местах по периметру крышки, чтобы распределить усилие.

НЕ ТЯНИТЕ ПОЛОВИНКИ ВРАЗНУЮ. Внутри находятся проводные соединения, которые нужно отключить перед полным разделением половинок.

Осторожно раздвиньте обе крышки, следя за тем, чтобы провода не натягивались.

Осторожно захватите ленточный провод и верхнюю крышку, затем аккуратно вытяните ленточный провод из разъёма.

Осторожно сожмите верхнюю часть разъёма.

Тяните перпендикулярно устройству, пока провод не отключится.

Для отсоединения проводов может потребоваться больше усилия, чем ожидается.

Открутите три винта Phillips #1 длиной 9 мм, показанные на рисунке.

Всего: 3 × винта

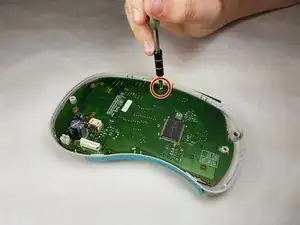

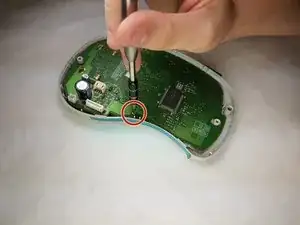

Открутите оба винта Phillips #1 длиной 6 мм от печатной платы.

Всего винтов: 2

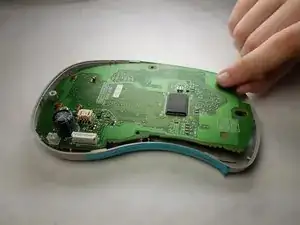

Аккуратно поднимите печатную плату вверх и извлеките её.

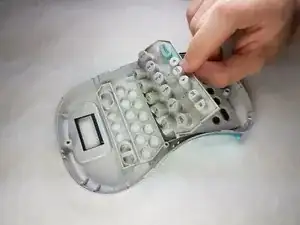

Отделите контакты клавиатуры от пластикового корпуса.
