Замена печатной платы Brother PT-D200
Шаг 1

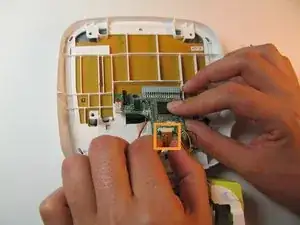

Осторожно вытяните шлейф из печатной платы.
Шлейф очень хрупкий.
Шаг 2
Снимите разъем с двумя контактами с печатной платы.
Осторожно вытяните разъем с двумя контактами из печатной платы, чтобы не повредить плату.
Шаг 3

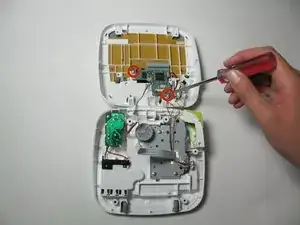

Удалите два винта 3/16" с печатной платы с помощью отвертки Helping Hand 1/4".
Шаг 4

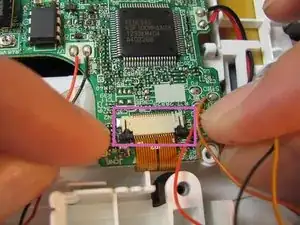

Освободите два черных зажима, которые удерживают шлейф LCD. Чтобы освободить, потяните зажимы к шлейфу.
Шаг 5
Отключите шлейф LCD от печатной платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
