Замена ремня поворотного стола Dymo DiscPainter
Ремень в большинстве Dymo DiscPainter высох до состояния смолы и превратился в деготь, делая устройство полностью непригодным для работы — даже если Вы уже знаете, что вместо давно устаревшего картриджа Dymo можно использовать цветной печатающий картридж Lexmark №1 (просто обрежьте небольшой пластиковый выступ).
Признак повреждённого ремня — поворотный стол вращается слишком свободно и слишком долго, если его запустить пальцем. При максимально сильном толчке поворотный стол должен остановиться примерно за 1 секунду, если ремень исправен (и вы при этом услышите жужжание мотора внутри). Если ремень порван, он будет вращаться почти бесконечно. При попытке печати, скорее всего, возникнет ошибка принтера, так как устройство не отслеживает движение поворотного стола, когда это требуется.
Процедура замены ремня довольно инвазивна и капризна, но если выполнить её правильно, ваш DiscPainter сможет печатать и после 2024 года!
Шаг 1

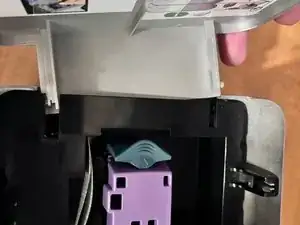

Нажмите внутрь на петлю (по стрелке, на более тонкой стороне), чтобы отсоединить эту сторону крышки.

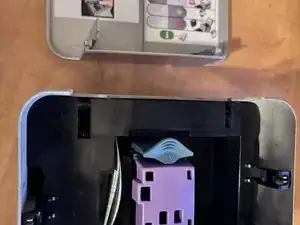

Противоположная сторона крышки теперь будет свободна и её можно полностью снять.
Шаг 2

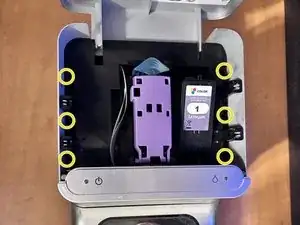

Удалите 6 винтов Philips #2, которые закрепляют верхний корпус на нижнем корпусе.
Верхний и нижний корпуса должны просто разъединиться при подъёме.

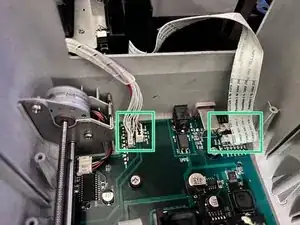

Отключите два ленточных кабеля печатающей головки (будьте осторожны, чтобы при сборке вернуть их в том же слоистом порядке!) и разъёмы датчиков, которые просто вынимаются вверх.

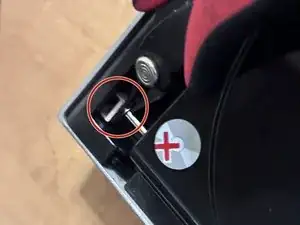

Если платформа для печати не находится в полностью переднем положении, и крышка зафиксирована: на нижнем краю принтера есть два подпружиненных рычага ручного разблокирования. Одновременно сдвиньте их к передней части принтера, одновременно приподнимая крышку (требуется 2-1/2 руки), чтобы обойти фиксатор и освободить крышку для снятия корпуса.
Шаг 3

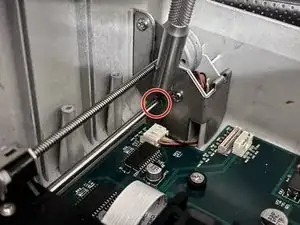

Выньте стопорное кольцо C на задней части устройства, которое соединяет направляющую с креплением мотора.
Если платформа печати слишком далеко вперёд и нет доступа к переднему C-стопору, можно свободно покрутить спиральный стержень, чтобы сдвинуть платформу печати дальше к задней части. При каждом запуске устройство автоматически калибруется, поэтому перемещение мотора вручную не повредит.
Выньте стопорное кольцо C в передней части устройства на противоположной направляющей, которое соединяет направляющую с корпусом.
C-стопорные кольца — мелкие и подвижные детали, склонные улетать. Очень удобно иметь магнитную крестовую отвёртку с узким лезвием как при разборке, так и при сборке. При разборке прикрывайте возможный путь полёта кольца другой рукой, чтобы оно не ускользнуло.
После снятия C-колец просто сдвиньте каждую направляющую в направлении, освобожденном снятием кольца, и противоположный конец выйдет из зацепления, что позволит поворачивать стержень и полностью извлечь его.
Наклоните механизм платформы печати на бок, чтобы получить доступ к ленточному разъему на основной плате.
Чтобы разблокировать ленточный разъём на плате, одновременно сдвиньте фиксирующие язычки к задней части, параллельно плате. Они должны сместиться примерно на 1–2 мм, после чего ленточный кабель будет свободно двигаться в разъёме и его можно будет вынуть без усилий, так как это разъём с нулевым усилием вставки (ZIF).
Шаг 4
Удалите 6 винтов Philips #2, которые крепят нижнюю часть платформы к верхней крышке.
При повторной установке винтов в пластиковые резьбы рекомендуется сначала провернуть винт против часовой стрелки, пока он не сядет в уже сформированную резьбу. Этот «щелчок» указывает на правильное выравнивание, после чего можно закрутить винт по часовой стрелке без прорезания новой резьбы, что может сорвать пластик и повредить отверстие.
Теперь к ремню поворотного стола можно получить доступ для очистки и замены.
На нижней стороне поворотного стола находится чувствительное оптическое кольцо позиционирования. Не повредите его царапинами или отпечатками пальцев.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
